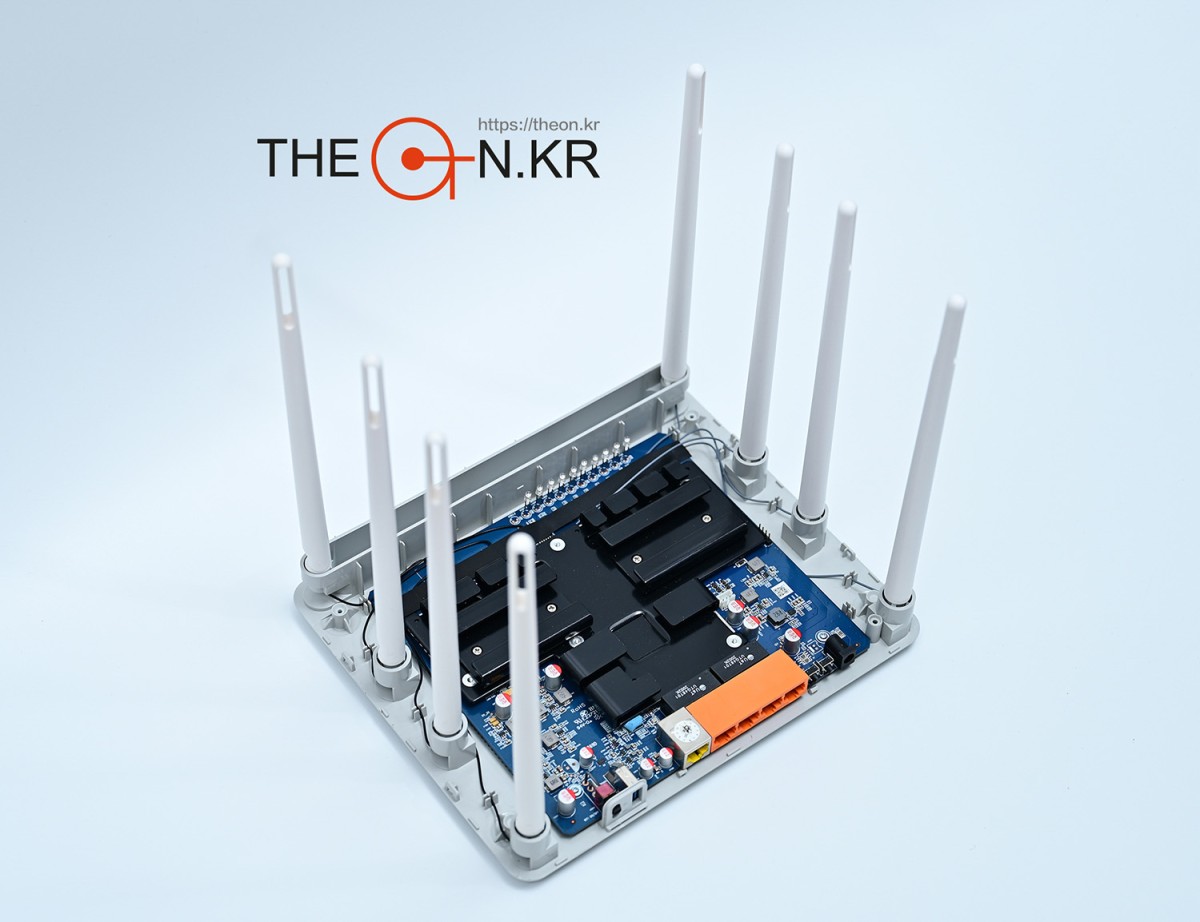

AX8004BCM 의 내부 모습입니다. 차후 외부의 방열판과 써멀패드(Thermal pad)를 쌓아서 연결하는 부분은 위로 튀어 나온 각각의 방열판에 모양에 맞게 써멀패드(Thermal pad)를 잘라 붙여 외부 방열판(aluminum heat sink) 끝부분에서 약 3mm 정도 닿지않게 하고 3mm 써멀구리스(Thermal grease) 로 채운후 외부 알루미늄 방열판(aluminum heat sink)을 덮을 예정입니다.

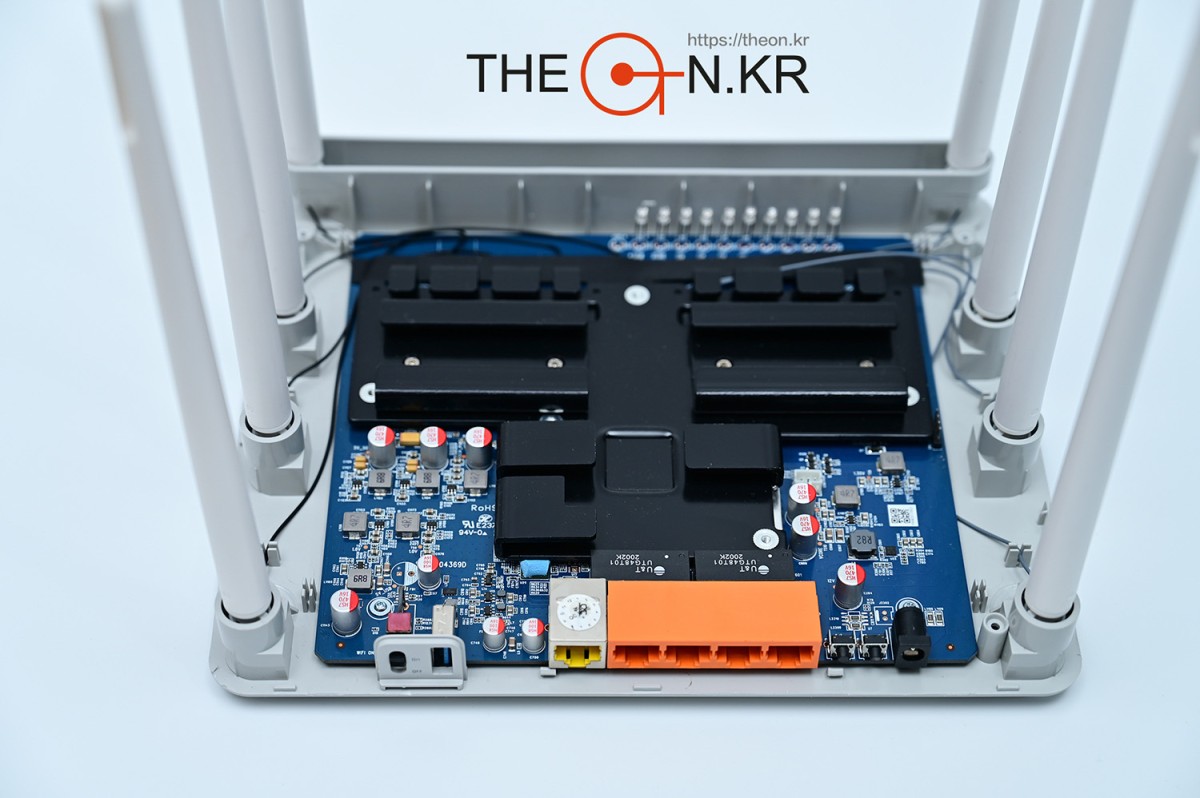

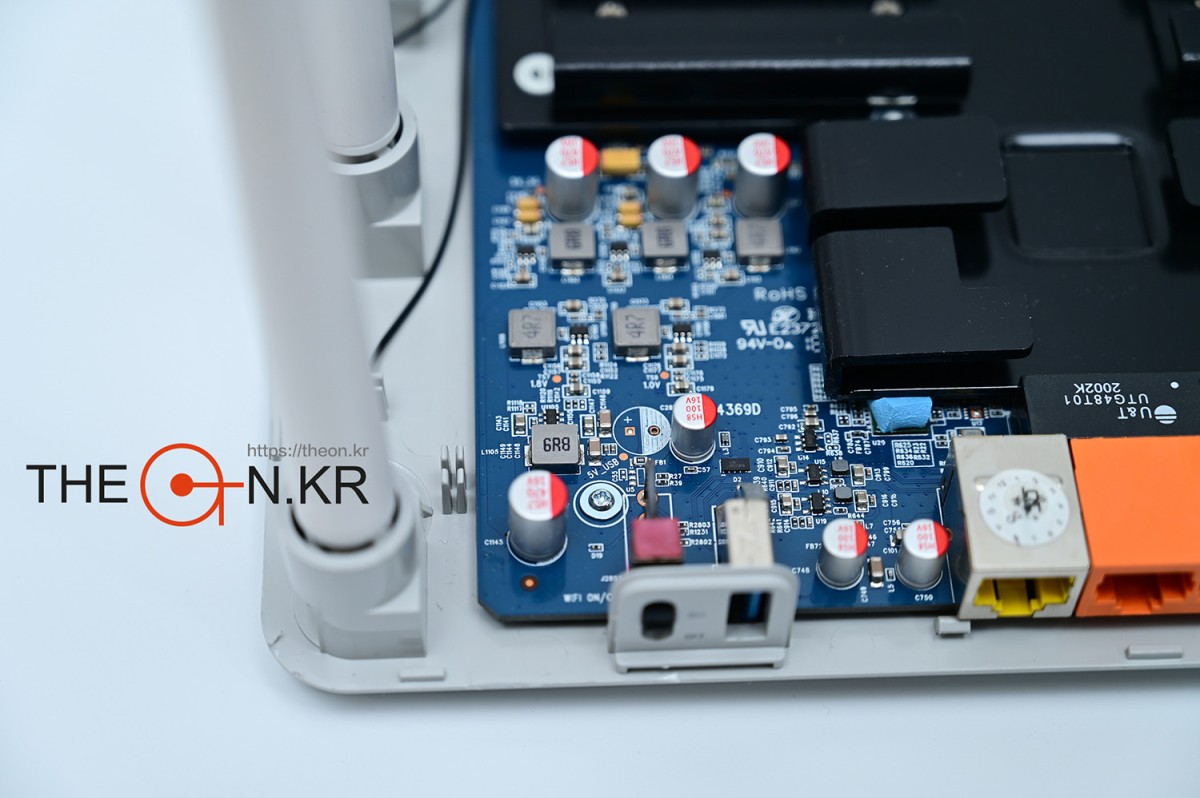

AX8004BCM 의 좌측 내부 모습입니다.

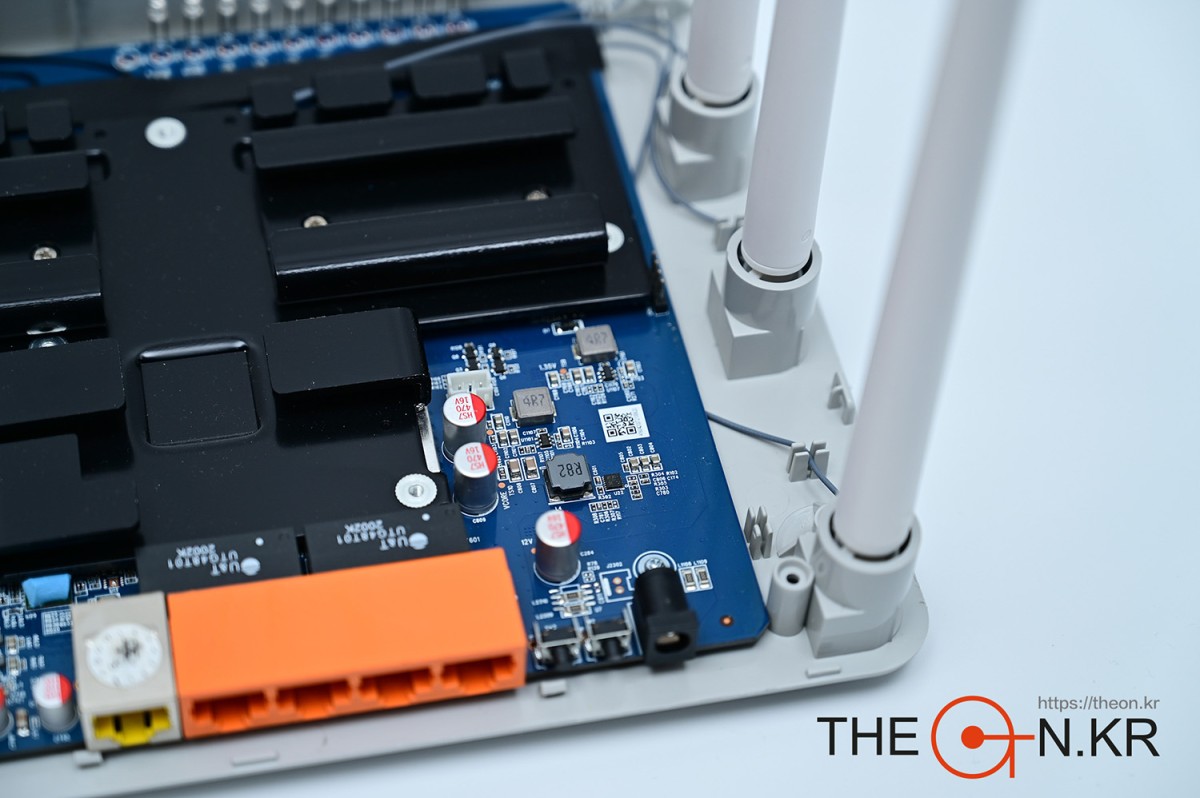

AX8004BCM 의 우측 내부 모습입니다.

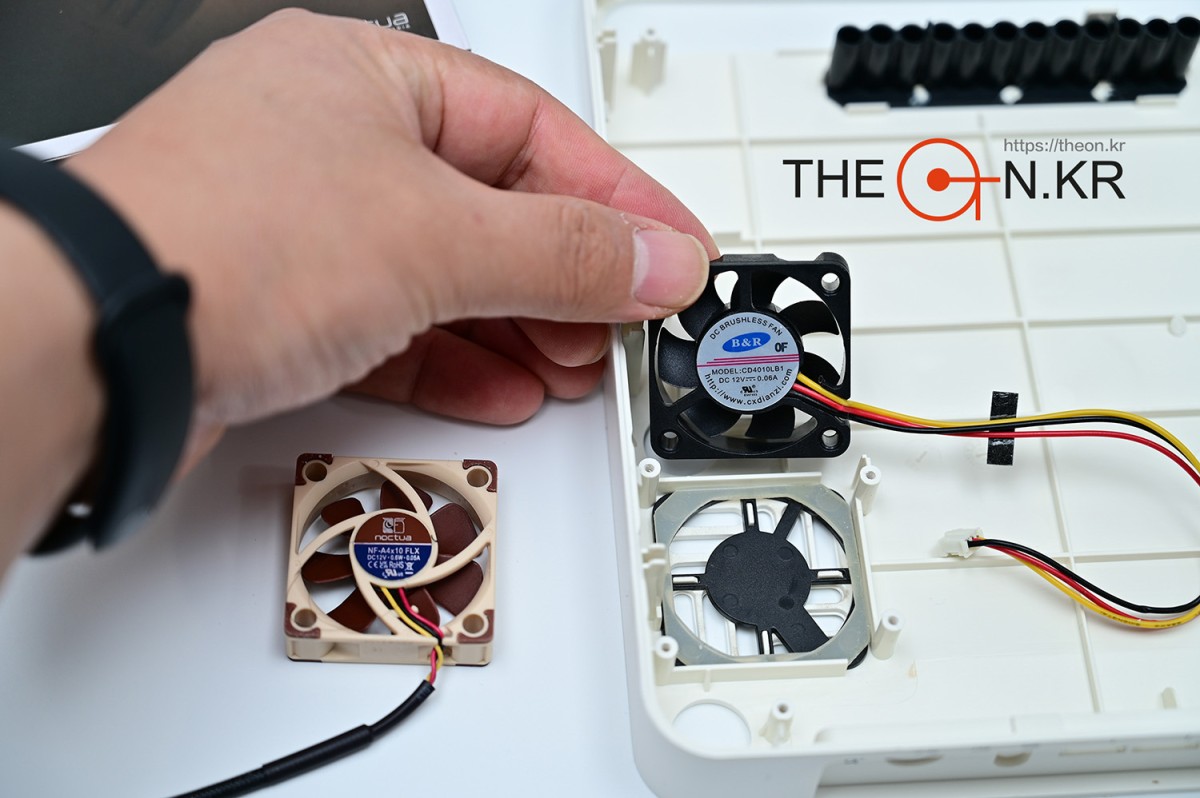

광고회사 에서 메인 공유기로 사용중인 AX8004BCM 은 2017년 8월 생산제품 으로 팬의 수명과 소음 등을 감안해서 팬쿨러의 최고성능을 보여주는 녹투아(Noctua) 제품으로 변경을 하기위해 기존의 제품을 탈거 하였습니다. 공유기에 사용하고 있는 팬은 40mm DC12V 0.06A 이며 B&R (cxdianzi.com) 제품으로 생소한 회사의 제품이 장착되어 있습니다. 뜯어보니 최전면에 외부로 부터 손상을 방지하기 위해 플라스틱 보호대가 있었고 두번째엔 진동을 방지하기 위해 실리콘 패드가 덧대어 있었습니다.

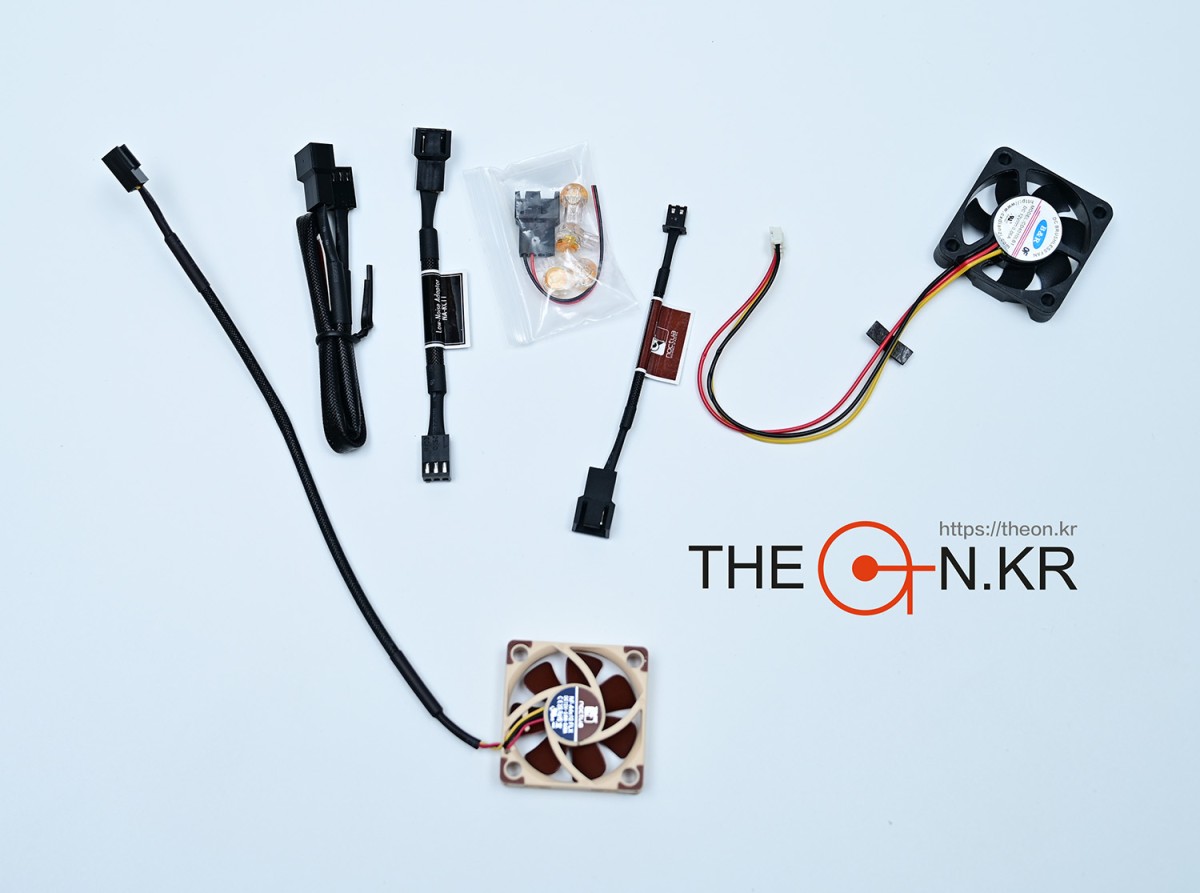

녹투아(Noctua) 제품의 구성과 기존 쿨러를 펼쳐놔 봤습니다. 녹투아 일부 부품은 필요치 않아 꺼내놓지 않았습니다.

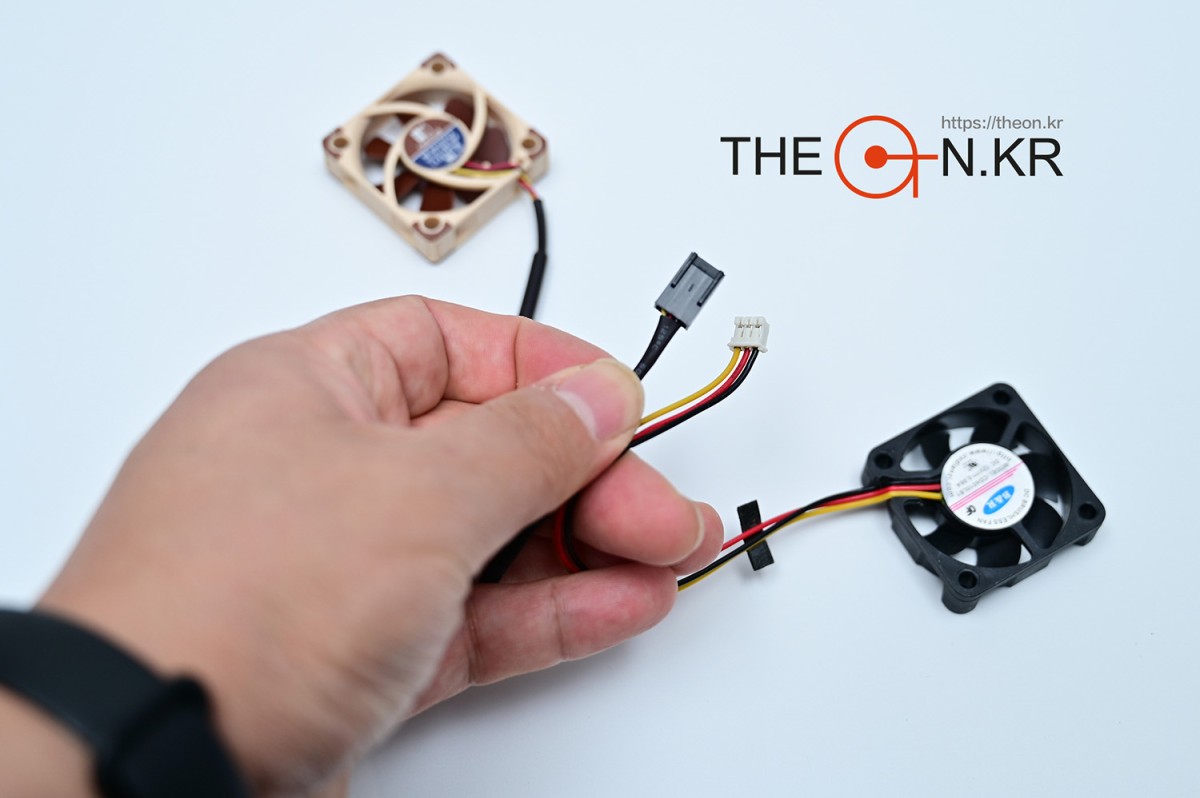

녹투아(Noctua) 제품과 기존의 팬 전원 컨넥터 모양을 비교해 보니 모양이 달라 개조가 필요할것 같아 개조를 하기로 했습니다. (주의할점 녹투아 팬쿨러 구입 하실때 반드시 3핀(NF-A4x10 FLX)으로 구입하셔야 합니다. 2종류가 있으니 구입시 참고 하시기 바랍니다.)

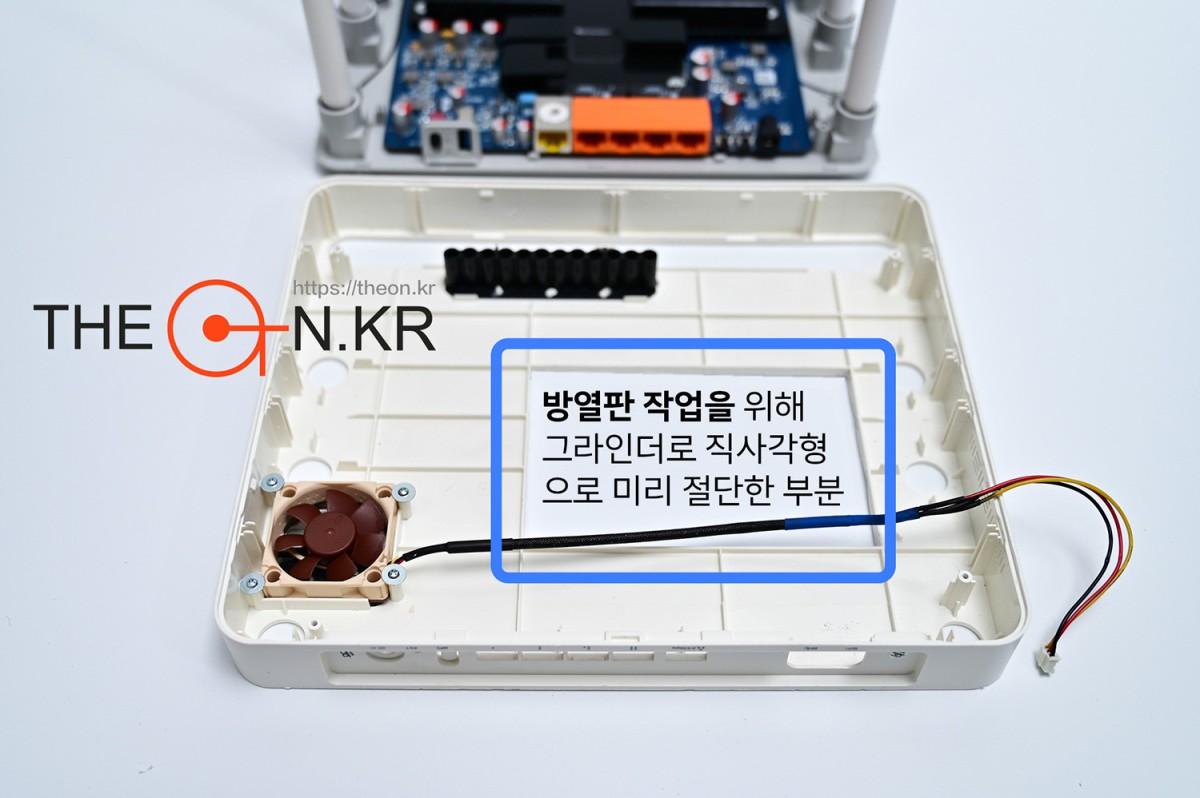

녹투아(Noctua) 제품 으로 교체한 모습과 컨넥터를 개조한 모습입니다. 추가로 방열판 작업을 위해 그라인더로 직사각형 으로 미리 절단을 하였으며 절단시 디자인 회사의 특징을 고려해 외부에 노출되는 형태 까지 고려해 컷팅 방향을 잡았습니다.

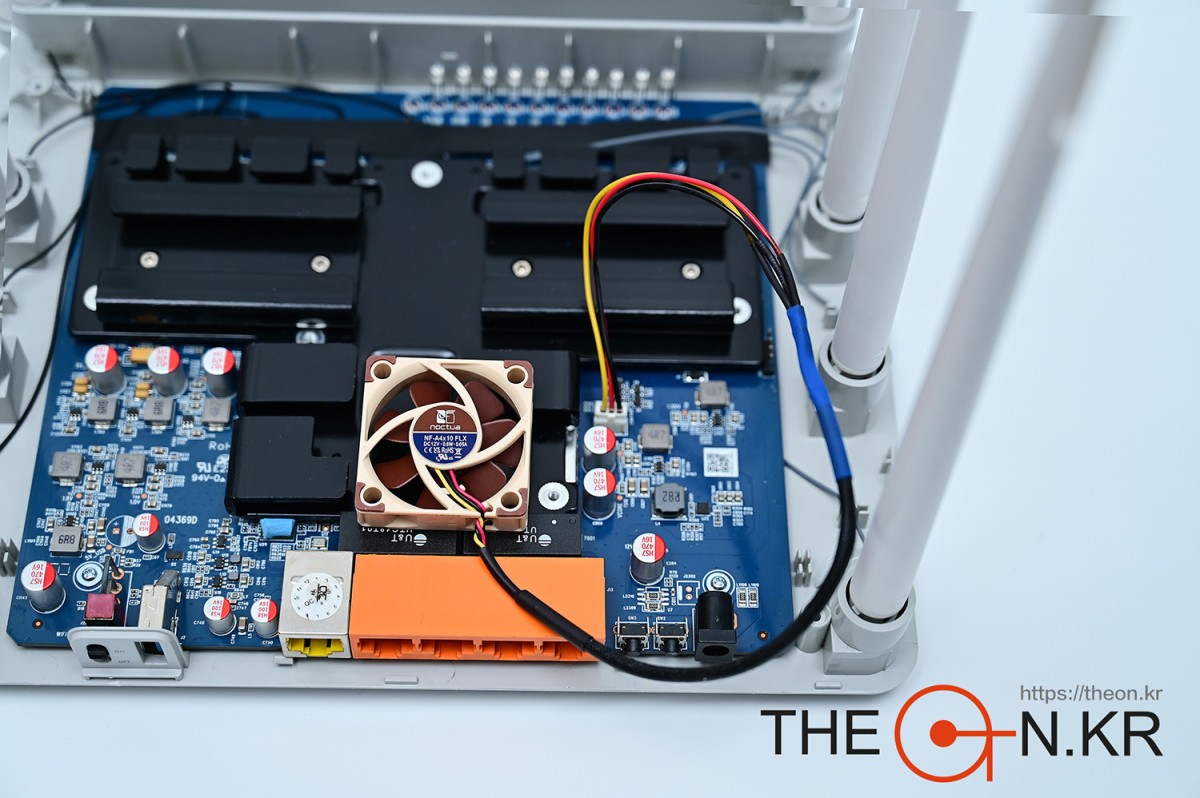

녹투아(Noctua) 제품을 컨넥터에 연결한 후 덮개를 닫기전 한컷 촬영하였습니다.

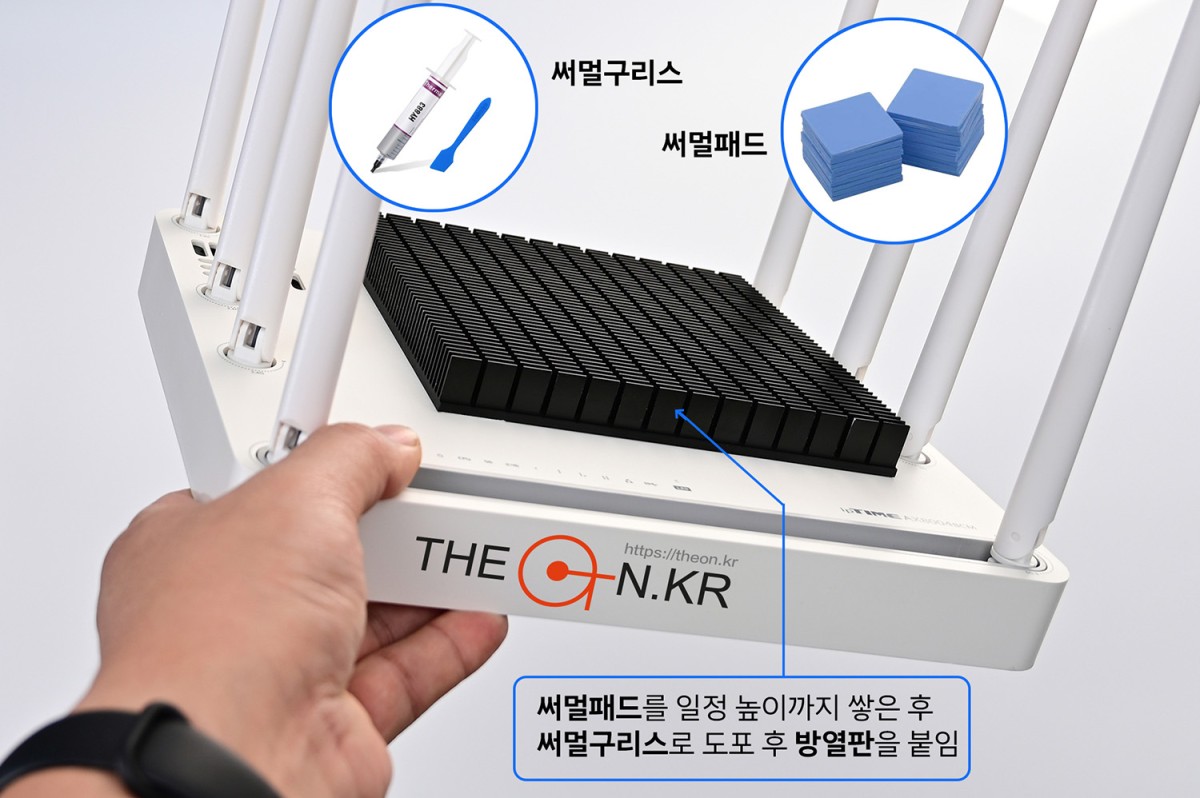

덮개을 덮은 후 위에서 설명했듯 외부의 방열판과 써멀패드(Thermal pad)를 쌓아서 연결하는 부분은 위로 튀어 나온 각각의 방열판에 모양에 맞게 써멀패드를 잘라 붙여 외부 방열판(Aluminum heat sink) 끝부분에서 약 3mm 정도 닿지않게 하고 3mm 써멀구리스(Thermal grease) 로 도포해 채운 후 외부 알루미늄 방열판을 덮었습니다. 내부 방열판을 외부 방열판과 직접 닿지않고 써멀패드와 써멀구리스를 사용해 열 전달을 하는 이유는 다들 아시겠지만, 전자기 차폐(Electromagnetic shielding) 기능 으로 외부 전자기장의 영향을 최소화 하기 위함 입니다. 아쉽게도 진행과정은 촬영하던 직원이 잠시 자리를 비우는 바람에 사진에 담지 못하였습니다.

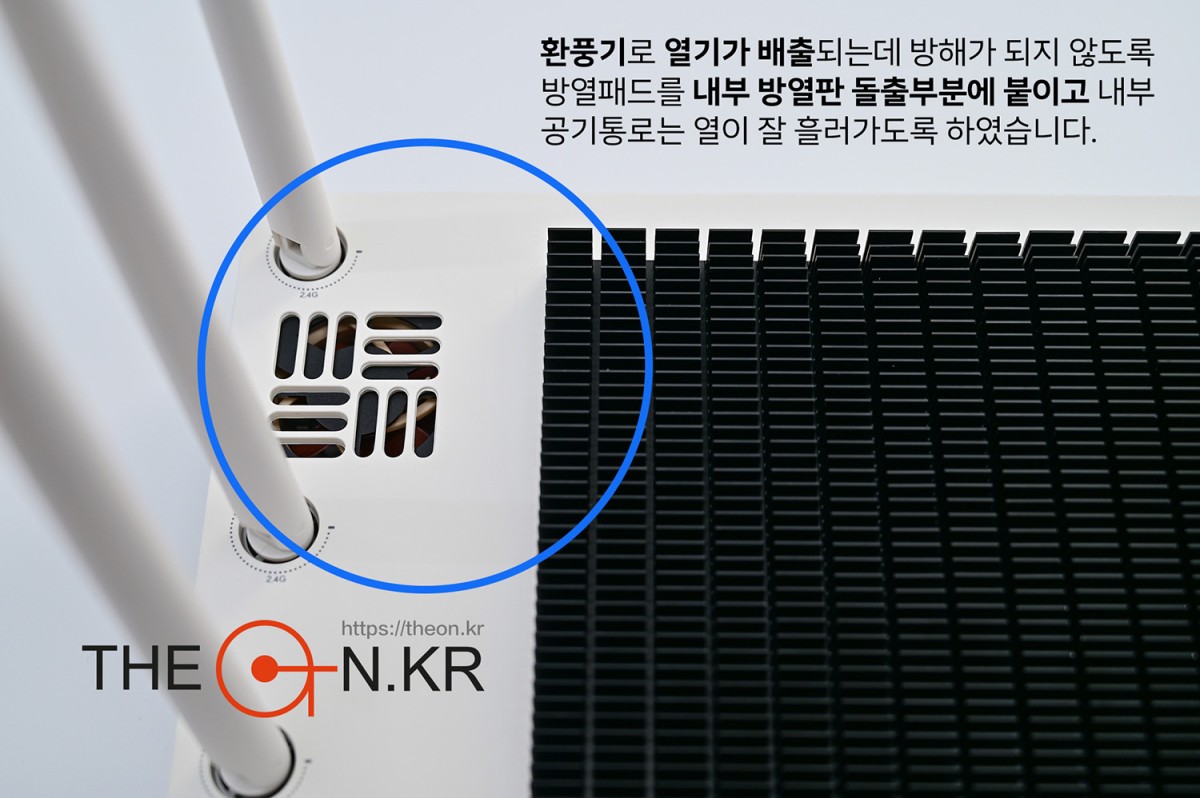

위에서 작업과정을 설명했듯 내부에 써멀패드를 꽉 채우면 환기통로가 확보되지않아 오히려 일정온도 상승시 팬이 작동하더라도 방열효과가 없는 관계로 환풍기로 열기가 잘 배출 될 수 있도록 방열패드를 내부 방열판 돌출 부분에 붙이고 내부통로로 열이 잘 흘러 가도록 하였습니다. 푸른색 원 안으로 녹투아 고유의 갈색이 보이고 있습니다.

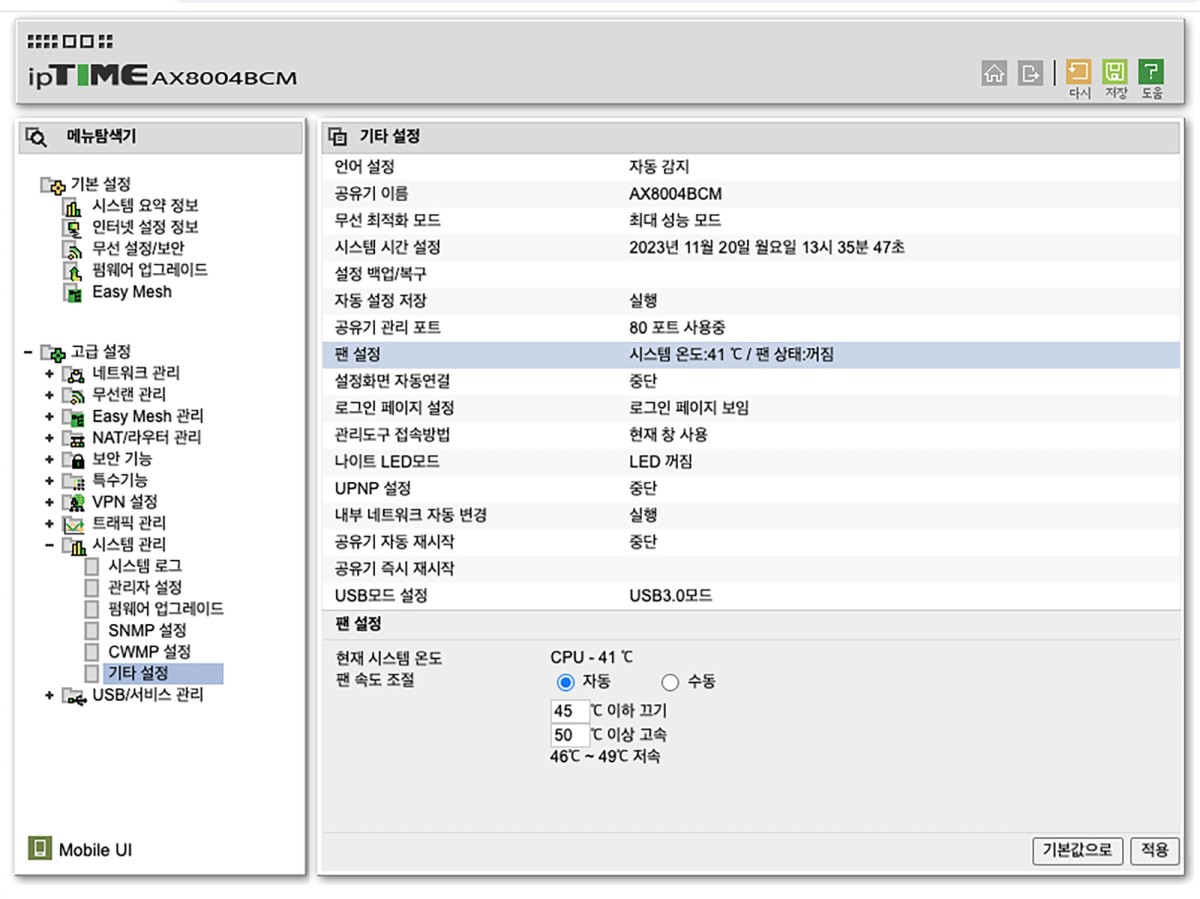

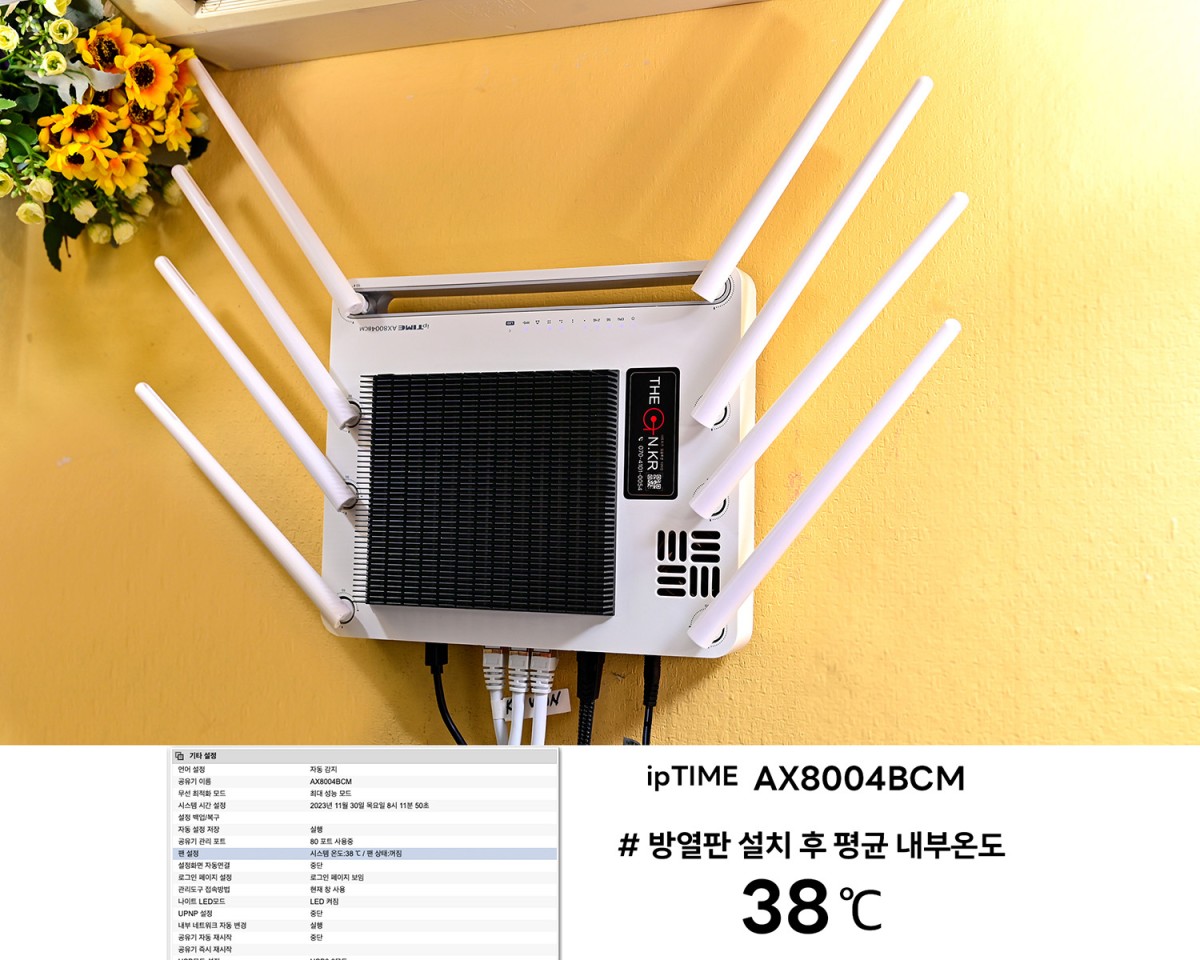

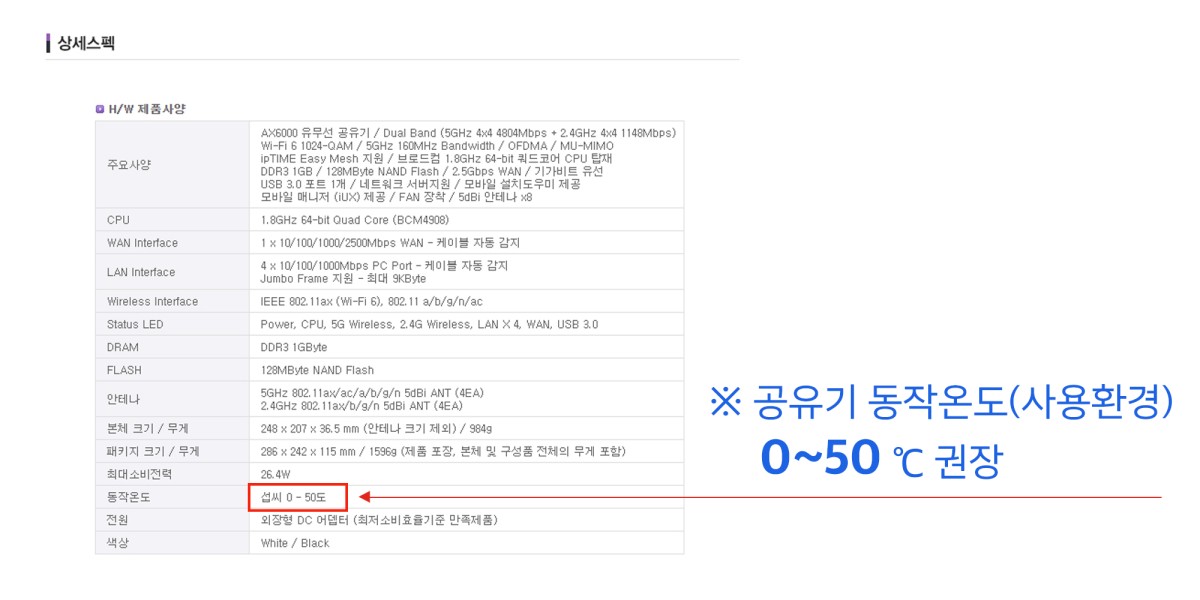

방열판 설치 후 10일 후 근무 시작전 사용율이 낮은 상태에서 온도를 체크해 본 결과 평균내부 온도가 38도를 유지하고 있음을 확인 하였습니다. 11월 겨울 이여서 외부 온도의 영향이 있겠지만 보통 사람이 활동하는 내부의 온도가 평균 21~28도 범위임을 감안 한다며 공유기의 온도는 42~45도 미만으로 유지될걸로 예상이 됩니다.

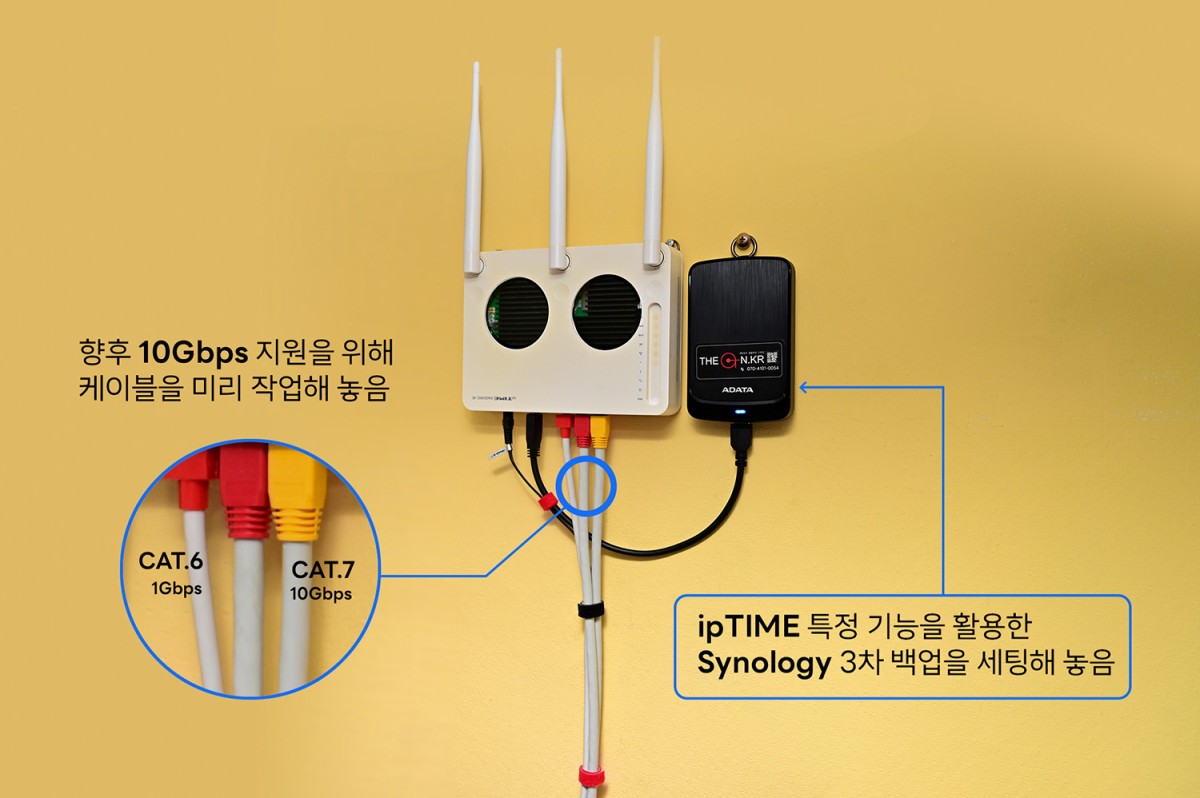

회사 내부가 굉장히 넓고 오픈형/폐쇄형 파티션 벽으로 나눠져 있어 공유기와 떨어져 있는 작업실에선 와이파이(WIFI) 신호가 약하게 잡혀 사무실 중간 까지 케이블(CAT.6) 연장하여 벽에 공유기(A6004NS-M) 를 설치 하였으며 ipTIME 공유기의 특정 기능을 활용한 Synology 3차 백업을 세팅해 놓았습니다.(같은장소 아니여도 상관 없습니다. 다른 제3의 장소에 설치/세팅하고 백업가능) 위 사진에 공유기는 아직 방열판을 붙이지 않고 작동 테스트를 하고 있을때 촬영한 사진입니다. 랜섬웨어 나 해킹으로 부터 중요한 데이터를 완벽하게(사용자의 실수만 없다면 100% 완전하고 확실함) 보호 할 수 있도록 세팅을 진행해 놨습니다. 문제 발생시 또는 자료 복구시 1차, 2차, 3차 자료를 통해 언제든 100% 복구 가 가능하도록 하였습니다.
✿ 추가작업 요청
작업을 마치고 금요일 퇴근무렵 광고회사 담당자께 전화가 왔습니다. 회의실 에도 공유기를 개조해서 추가 백업장치를 장착해 달라는 말씀과 함께 사용해 보시고 속도가 빨라져서 너무 만족스럽다고 말씀해 주셔서 작업한 보람을 느겼습니다.
✿ 작업후기...
전체 랜선(내부망) 교체작업이 포함된 의뢰라 근무가 없는 주말에 내부 공사와 공유기 개조작업 까지 모두 마친 후 월요일 정상 근무시 2차 방문하여 사용 상태를 모두 체크한 후 잠겨있던 직원들의 PC 까지 정상 작동 상태를 모두 확인 후 기기의 위치조정과 공유기 온도체크(쓰로틀링 확인) 까지 모두 마쳤습니다. 사진은 사전 승인하에 근무 환경이 노출되지 않는 선에서 저희가 준비해간 배경지 위에서 촬영 하였습니다. ( 촬영카메라 정보 NIKON Z6II + Z24-70 + 휴대용 스트로보 + 동조기 )
