시놀로지 DS1821+ 에 DSM 7.0 이하 버전을 사용하고 계신 업체에서 하드디스크 호환성 관련문의가 와서 출장작업을 진행 하였습니다.

확인 결과 기존에 구입해 사용을 하지않았던  Seagate ST4000VN008 4TB 하드 디스크로 용량 증설을 시도 하시면서 발생한 문제로 DSM 버전업을 하신 후 해결한 후 진행중 캡쳐한 이미지를 올려 놓습니다.

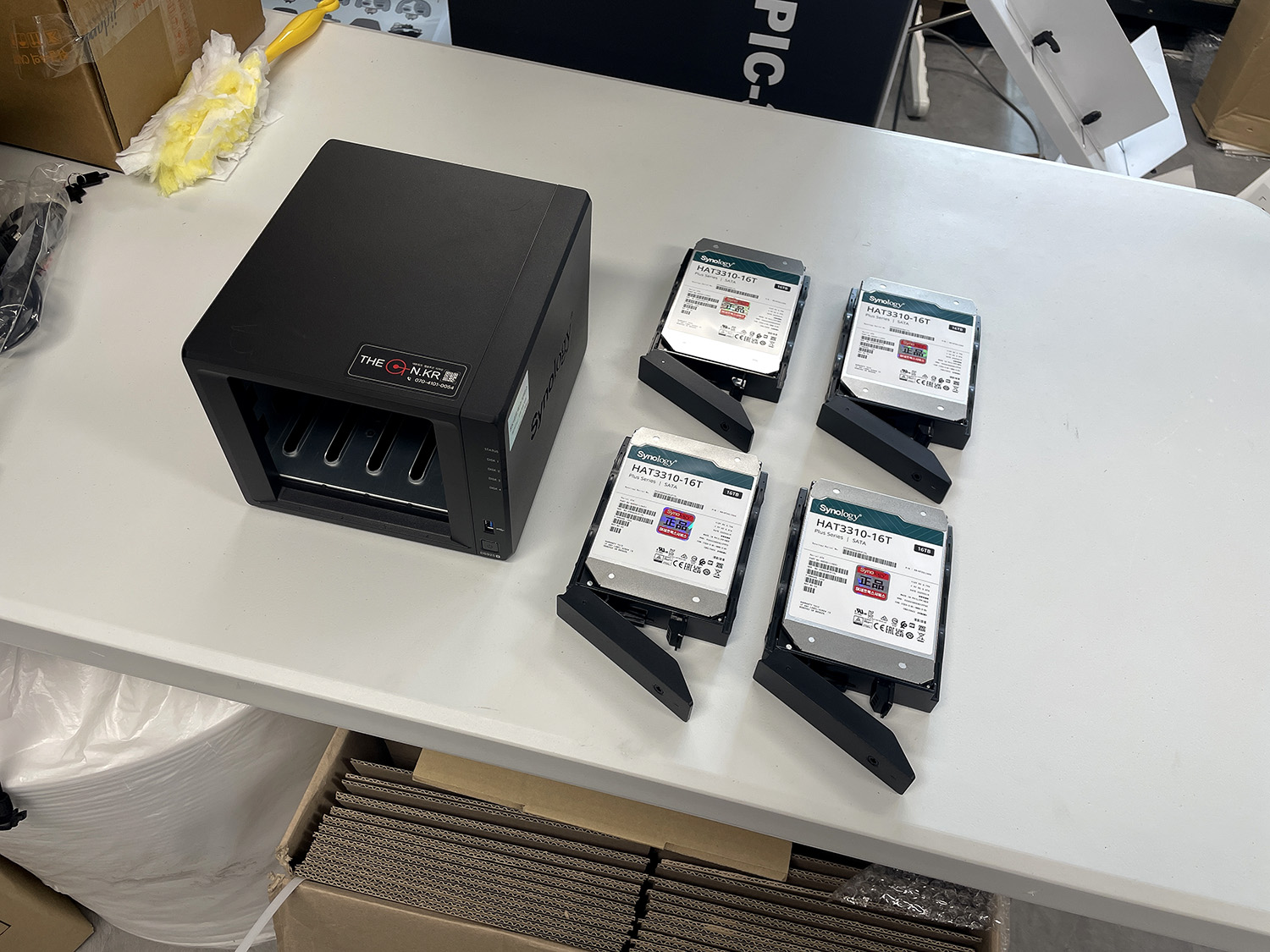

# TPS 회원사 시놀로지 신제품 DS925+ 설치/세팅작업

- 회원사명 : 행복리치하우스 / BASIC 멤버

- 도입목적 : 인쇄, 디자인, 프로그램개발의 파일보관 및 내.외부 파일의 공유 및 작업

- 운영환경 : 맥(Mac) 80% 이상, Windows 환경 20% 미만

▶︎ LG유플러스 통신망 으로 내부 프린터 서버와 디지털 인쇄업 특성과 프로그램 작업 관계상 네트워크 환경이 매우 복잡해, 시놀로지 나스 서버 설치 전 우선 랜선작업 및 네트워크 구성 변경 작업을 통해 불필요한 공유기 및 허브 등을 제거하고 작업때 마다 망을 변경해 작업했던 프린터 서버 및 타서버를  하나의 네트워크 망(인트라넷) 으로 단순화 해 업무효율을 높이도록 작업 하였습니다.

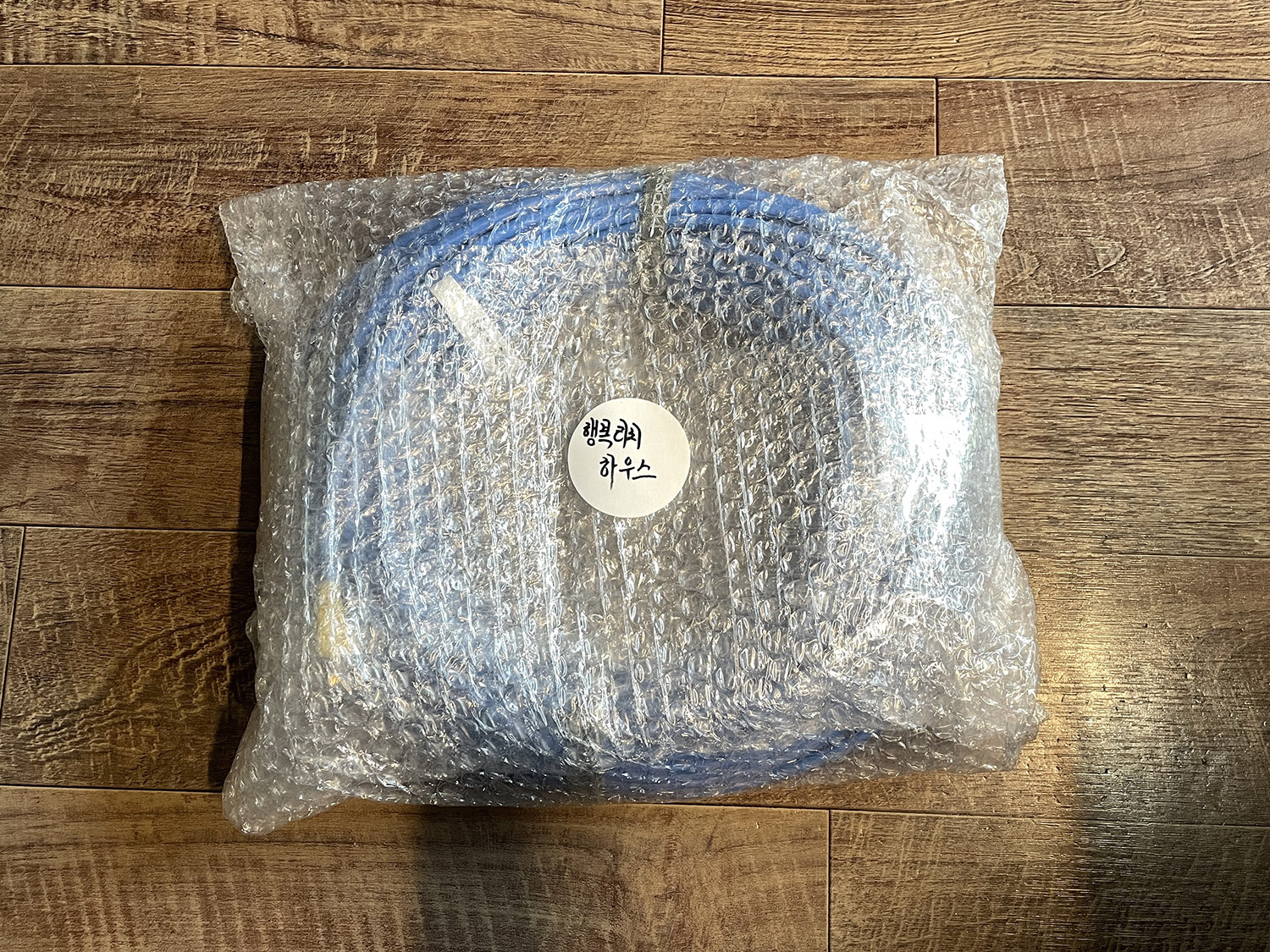

▶︎ 작업을 진행하다 보니 벽부형 랜포트가 인테리어 리모델링 하면서 단선이 되었거나 제거가 된 상태라 할 수 없이 천정을 통해 장비에 연결를 하려 했으나 거리가 너무 멀고 출력 작업이 계속되는 환경에서 설치/세팅을 해야 하는 관계로 임시로 노출 상태로 모두 연결해 드린 후 연결시 사용 할 수 있게 35M 랜선을 별도로 제작하여 당일 발송해 드렸습니다.

※ 저희 디온(THEON)은 SK 네트웍스 서비스 시놀로지 공식판매처 이지만   고객(사) 나 기업 어느 한쪽에 치우치지 않고 전문분야의 현장 경험과 고객(사) 의견를 바탕으로  공정하게 평가하고 그러한 자료를 고객(사)들께 제공하며 운영하고 있습니다.

시놀로지 25시리즈 신제품 출시가 2025년 04월 23일 13시에 발표 하였습니다.

신제품 출시 이후 디온(THEON) 출고 및 A사, P사 포함 (2025년 6월 10일 기준)   ) DS925+를 10대 가량 설치 및 작업을 진행   했으며 초기 테스트 제품으로 공급받은 제품은 현재 렌탈(Rental) 서비스를 통해 프로그램 개발회사(웹사이트) 공급되어 저희 디온(THEON)과 다양한 정보를 주고 받고 있습니다.

회사의 불이익(?)를 감수하고 회원(사) 질의응답과 현장 설치/세팅을 진행해 보니, 시놀로지 개발자들의 생각을 어느정도 엿볼 수 있는것 같습니다.  현재 호환 하드디스크 만을 사용해야 하는 이유로 소비자 불만이 많은게 사실 이지만 저희 디온(THEON)의 현장 경험과 누적되고 있는 데이터를 통해 추측해 본바 시간이 지나면 이용자들 로 부터 자연스레 인정(?)되고 수용되지 않을까 생각해 봅니다.

#DS925+ 설치#시놀로지 신제품출시

#시놀로지 25시리즈

#시놀로지 전용하드사용

#시놀로지 호환하드디스크



① 영상, 사진작업을 하시는 회원(사) 께 SSD 캐쉬 적극추천 합니다.

저희가 작업했던 디자인 회사는 영상편집에 프리미어, 파이널컷 사진작업엔 포토샵, 라이트룸, 에보토 등 을 사용하고 계셨는데,  이번에 SSD 캐쉬를 장착 후 작업 진행시 썸네일(미리보기) 뜨는 속도를 보고 다들 엄청 놀라셨습니다.   SSD 캐쉬 장착전엔 " 드드드득~ " 이렇게 떴다면  장착후엔 " 스~윽 !! " 이렇게 바로 미리보기가 가능해져 디자이너 분들이 엄청 좋아하고 만족해 하셨습니다.  전혀 다른 나스를 사용 하는것 같다고 얘기들을 하셨습니다.

★ 캐시(CASH)는 대용량 파일 보다는 작은 용량의 파일작업에 효과적 입니다.

SSD 캐시는 자주 사용하는 작은파일 예를들어 한글, 워드, 엑셀, 파워포인트 등과 같이 용량이 작은 파일 작업에 부하를 줄여주는 효과가 있습니다.  자주 사용하는 파일을 저장장치(HDD)에서 SSD 캐쉬에 저장해 두었다가 사용자가 요청시 즉시, 중앙처리장치(CPU)에 보내어 처리가 가능토록 해줍니다.

★ Synology 나스의 성능향상에 영향을 주는 작업

- iSCSI / Fibre Channel

- Virtual Machine Manager

- Active Backup for Business

- Snapshot

- WebServer

- Mail Server

- File Server(파일 하나당 용량(크기)이 작은 파일

등등...

★ Synology 나스의 성능향상에 미미한 영향을 주는 작업

- File Server (파일 하나당 용량(크기)이 큰 파일

- 파일 용량이 큰 비디오 스트리밍(asf, mpeg, mov, avi, rm...) / 재생

결론적 으로 웹서버 운영 등과 같은 전문적인 작업을 하시는 분은 당연히 적극 추천하고, 일반적인 용도로 나스를 사용하고 계시더 라도 속도를 체감 하고 싶으시다면 SSD 캐쉬를 추천 드립니다.

② 그런데... 메인 스토리지(Storage) 가 SSD(2.5인치 SATA SSD) 를 사용하고 있다면 ?

메인 스토리지가 이미 SSD(2.5인치 SATA SSD)라면, M.2 NVMe SSD를 추가로 장착하여 얻는 체감 성능 향상은 HDD를 사용할 때보다 훨씬 적습니다.

▶︎ 제한적 효과 : 2.5인치 SATA SSD 자체의 랜덤 I/O 성능이 이미 뛰어나기 때문에, NVMe를 캐시로 사용 하더라도 일반적인 파일 복사나 스트리밍 에서는 속도 차이를 느끼기 어렵습니다.

▶︎ 미세한 효과 : 동시 접속자가 매우 많은 비즈니스 환경, 빈번한 데이터베이스(DB) 쿼리 처리, 수많은 Docker 컨테이너를 운용하는 등 극심한 랜덤 읽기/쓰기가 발생하는 작업 환경 에서는 지연 시간을 미세하게 줄여주는 효과가 있습니다. (비용대비 효과적음)

③ SSD 캐쉬 구성시 주의할점

캐쉬 구성시 읽기,  읽기/쓰기  구성이 있는데  특별한 경우를 제외하고 읽기/쓰기 보단 읽기 캐쉬로 사용을 권해 드립니다.  이유는 SSD 문제 발생시 잘못 하면 나스의 데이터를 날릴 수가 있기 때문입니다. 또한 SSD 캐쉬 제거시 에도 실수로 캐쉬를 그냥 꺼낼 경우 저장된 디스크 안의 자료를 몽땅 날릴 수가 있기 때문 입니다.

SSD 캐쉬 구성시 레이드(RAID)구성은 읽기 캐쉬로만 사용한다면 굳이  레이드 구성을 RAID1로 묶으실 필요는 없으며 용량/활용을 최대로 하기 위해 RAID0 으로 묶어 속도를 극대화 하시는걸 추천 드립니다.





④ 버퍼(임시기억 장소)에 효과적인건 램(RAM) 인가요?  SSD 캐쉬인가요?

결론만 말씀 드리면 도커나 버츄얼머신(VM)를 사용하지 않으신다면 램은 기본 램(4G~8GB) 정도면 충분 합니다.  다만 다다익선 이라고 최대치(32GB) 까지 장착해 준다면 좋습니다.  그렇지만 나스의 쾌적한 데이터 처리작업을 원하신다면 SSD 캐쉬 사용을 권해 드립니다.  SSD 캐쉬의 사용은 하드디스크 수명(액세스 타임을 줄여줌 으로...)을 어느정도 연장해 주는데 에도 도움이 될 수 있습니다.

#DS1821+

#SSD캐쉬

#시놀로지나스 캐쉬효과

#M.2 NVMe SSD 캐쉬효과

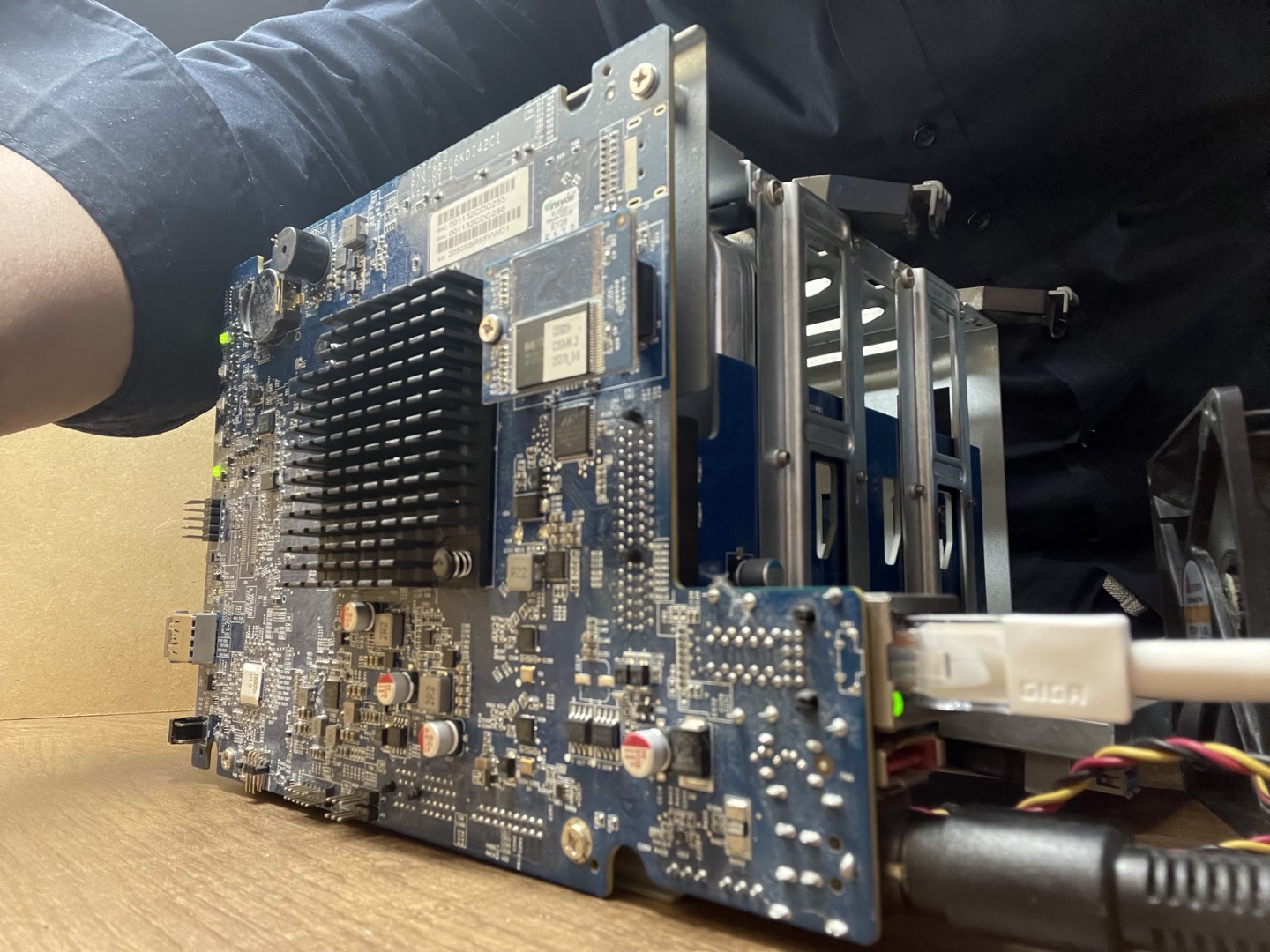

회사의 중요한 자료와 사진, 영상이 담겨있는 12TB HDD 복구를 수리 업체에 맡겨 임의 분해 /수리를 했던 관계로 공식 A/S가 불가능해져 저희에게 급하게 복구요청이 왔던 제품입니다.



먼저 DS920+ 수리를 마친 후  하드디스크 까지 복구한 후 모든 자료를 100% 복원 까지 완료 하였습니다.

하지만 시스템 전원 부분의 불안정한 상태와 케이스 파손이 있어  고객님께서 동일한 제품으로 구매를 희망하셔서 동일한 DS920+ 에 마이그레이션 후 세팅까지 마친 후, 고객님 사업장인 부산으로 배송해 드린 후 원격으로 네트워크 세팅 까지 마친 후 마무리를 하였습니다.



#DS920+ 수리

#수놀로지 나스수리

#Synology 점검/수리/복구



# ipTIME AX8004 BCM

- AX6000 유무선공유기

- Dual Band (5GHz 4×4 4804 Mbps + 2.4GHz 4×4 1148 Mbps)

- Wi-Fi 6 1024-QAM 5GHz 160MHz Bandwidth

- OFDMA(Orthogonal Frequency Division Multiple Access)

- Mu-MIMO

- 빔포밍

- Wi-Fi 스케즐러

- 국가별 접속제한

- iPTIME Easy Mesh 지원

- 브로드컴 1.8GHz 64-bit 코드코어 CPU 탑재

- DDR3 1GB (1024MB)

- 128MByte NAND Flash

- 2.5Gbps WAN

- 기가비트 유선

- USB 3.0 포트 1개

- 네트워크 서버지원

- 모바일 설치도우미 제공

- 모바일 매니저 (iUX)구성

- FAN 쿨러장차 (온도설정 기능)

- 5dBi 안테나 8개 장착

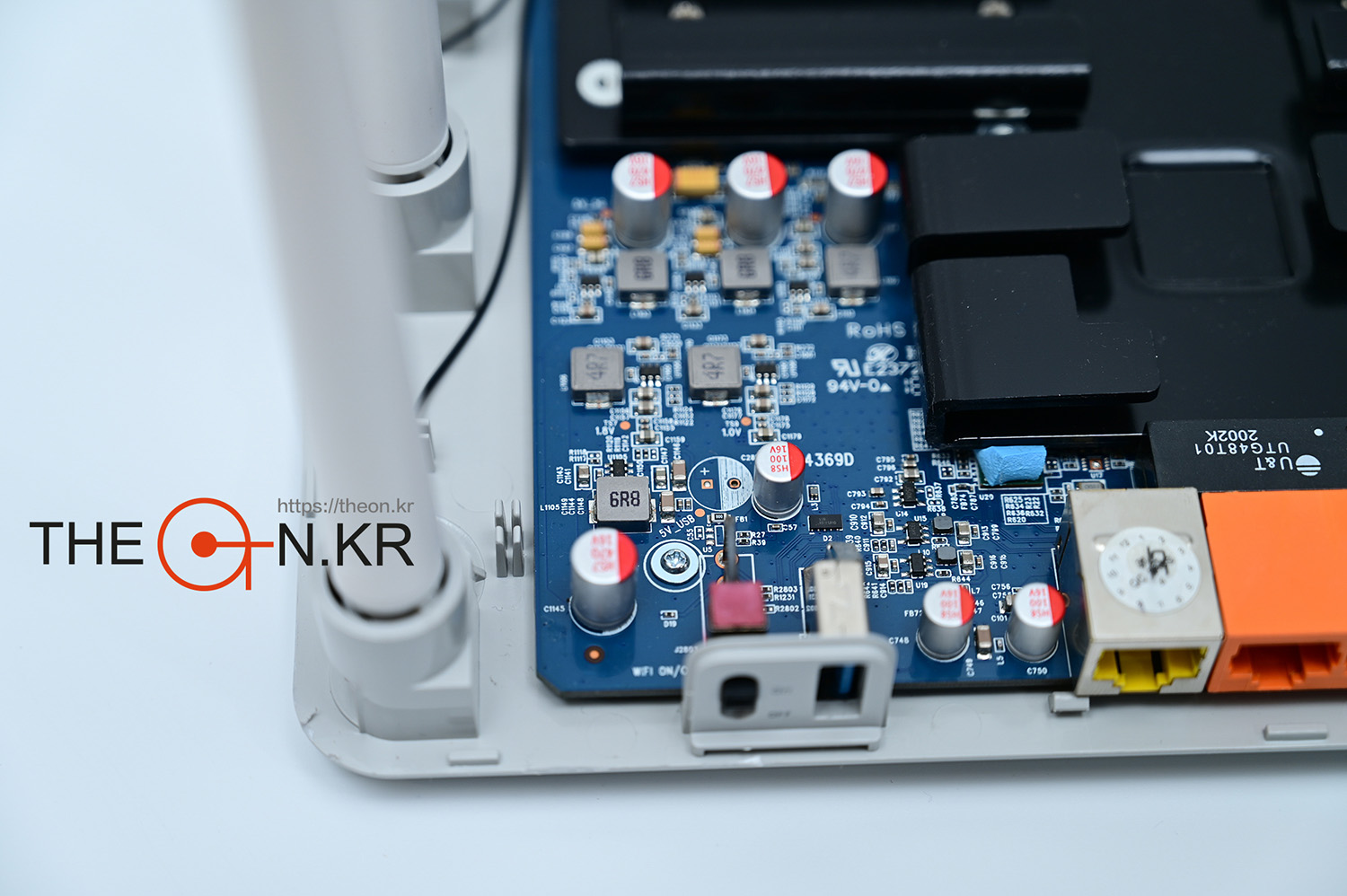

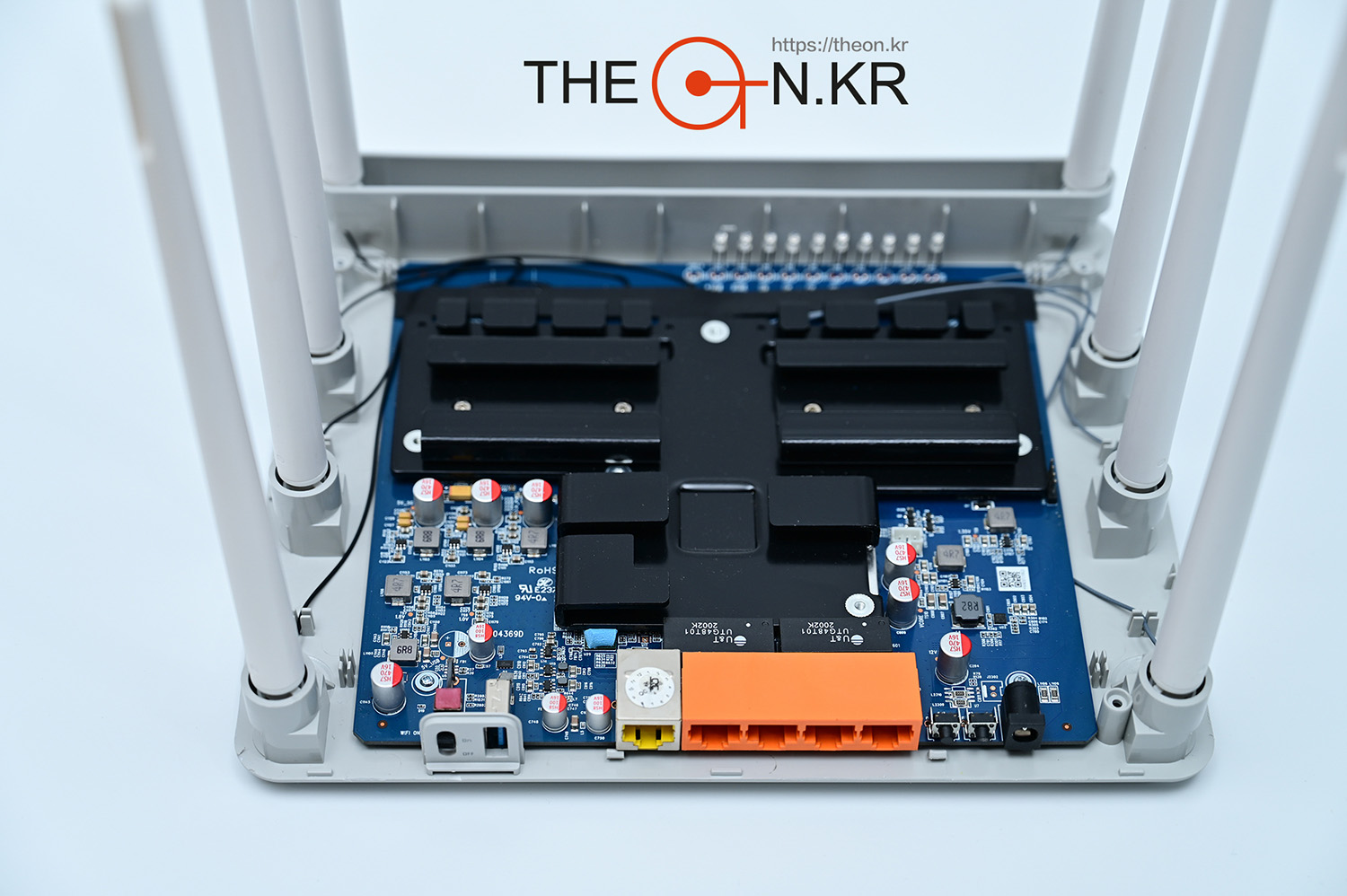

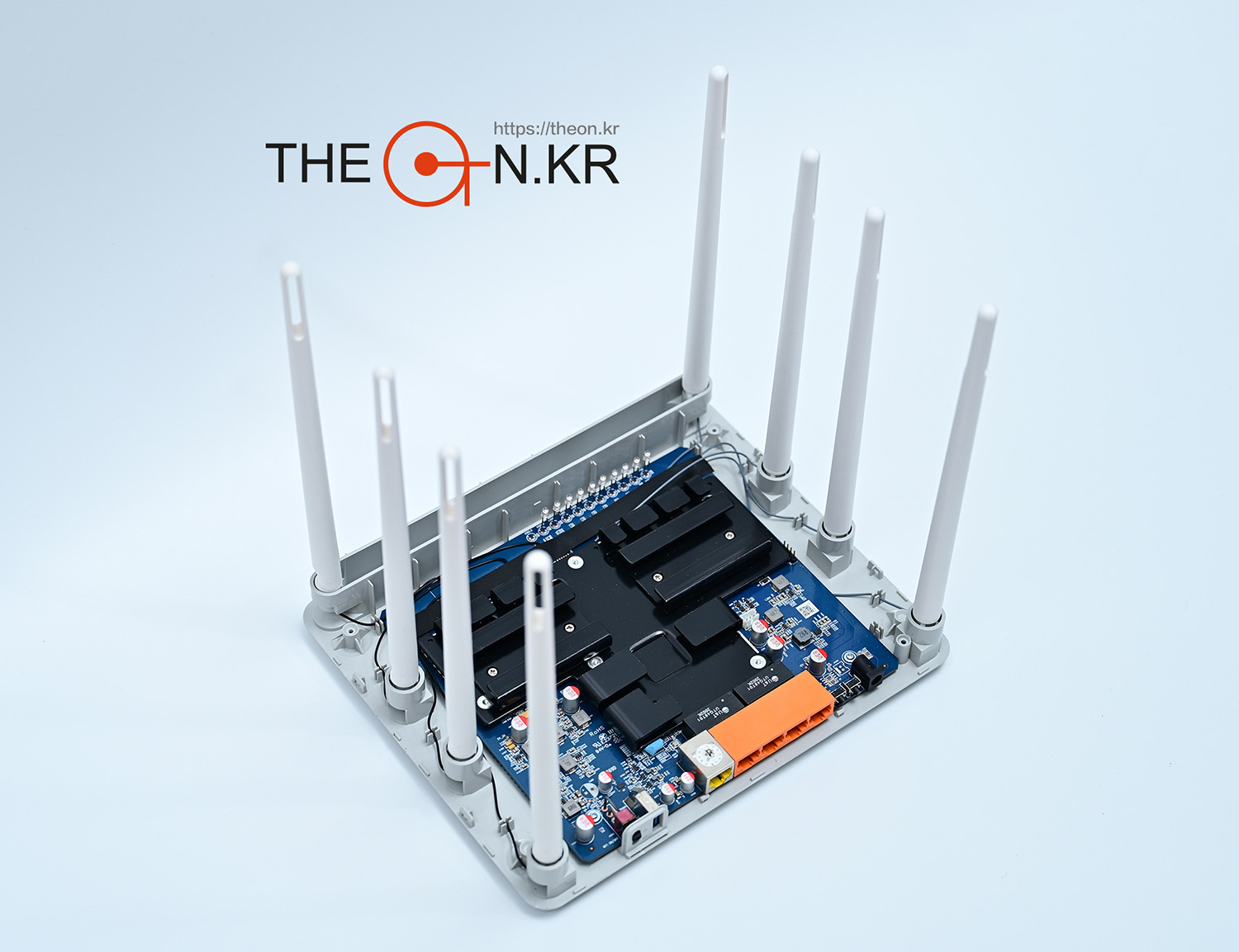

AX8004BCM 의 내부 모습입니다.  차후 외부의 방열판과 써멀패드(Thermal pad)를 쌓아서 연결하는 부분은 위로 튀어 나온 각각의 방열판에 모양에 맞게 써멀패드(Thermal pad)를 잘라 붙여 외부 방열판(aluminum heat sink) 끝부분에서 약 3mm 정도 닿지않게 하고 3mm 써멀구리스(Thermal grease) 로 채운후 외부 알루미늄 방열판(aluminum heat sink)을 덮을 예정입니다.



AX8004BCM 의 좌측 내부 모습입니다.

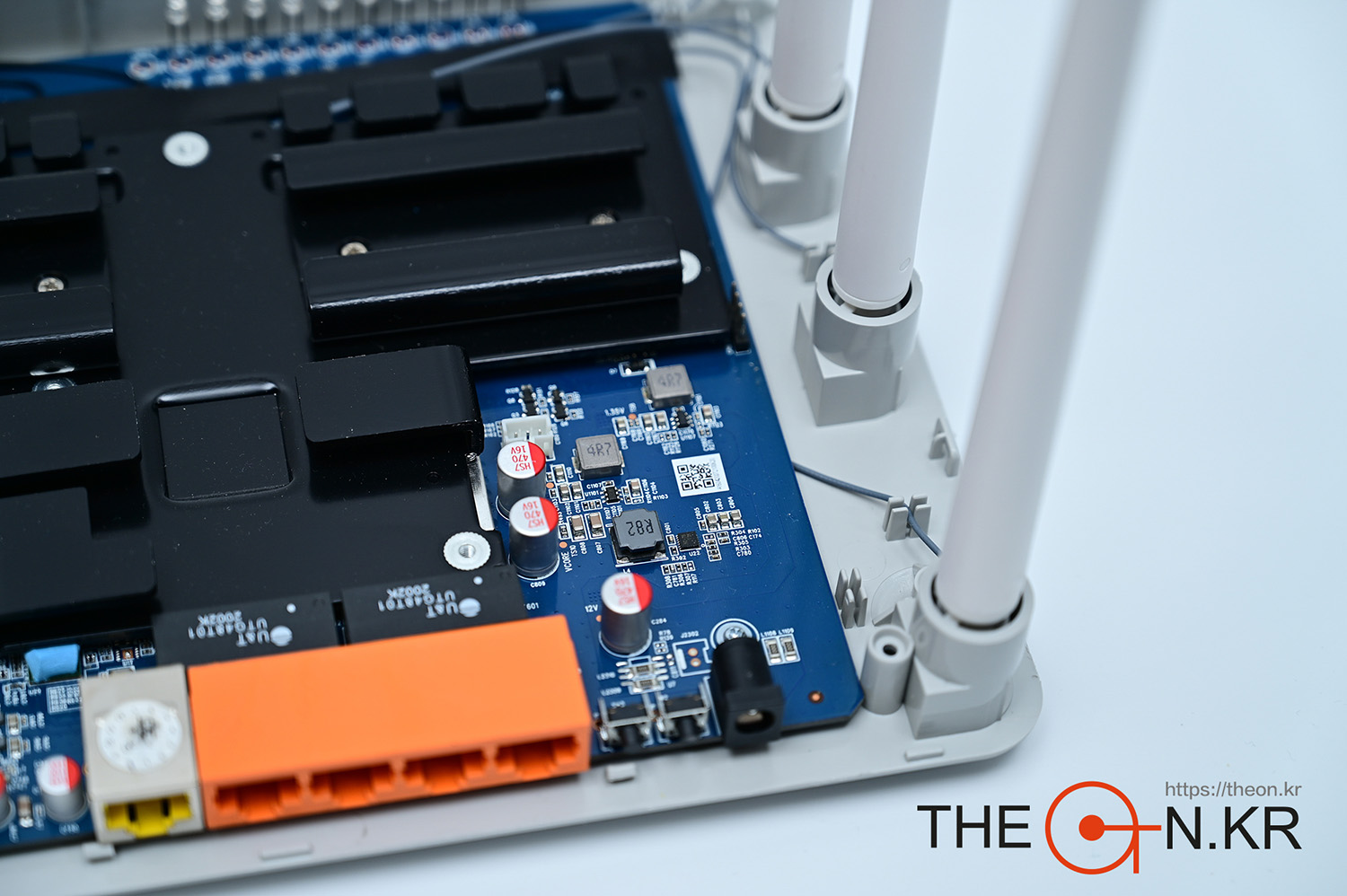

AX8004BCM 의 우측 내부 모습입니다.

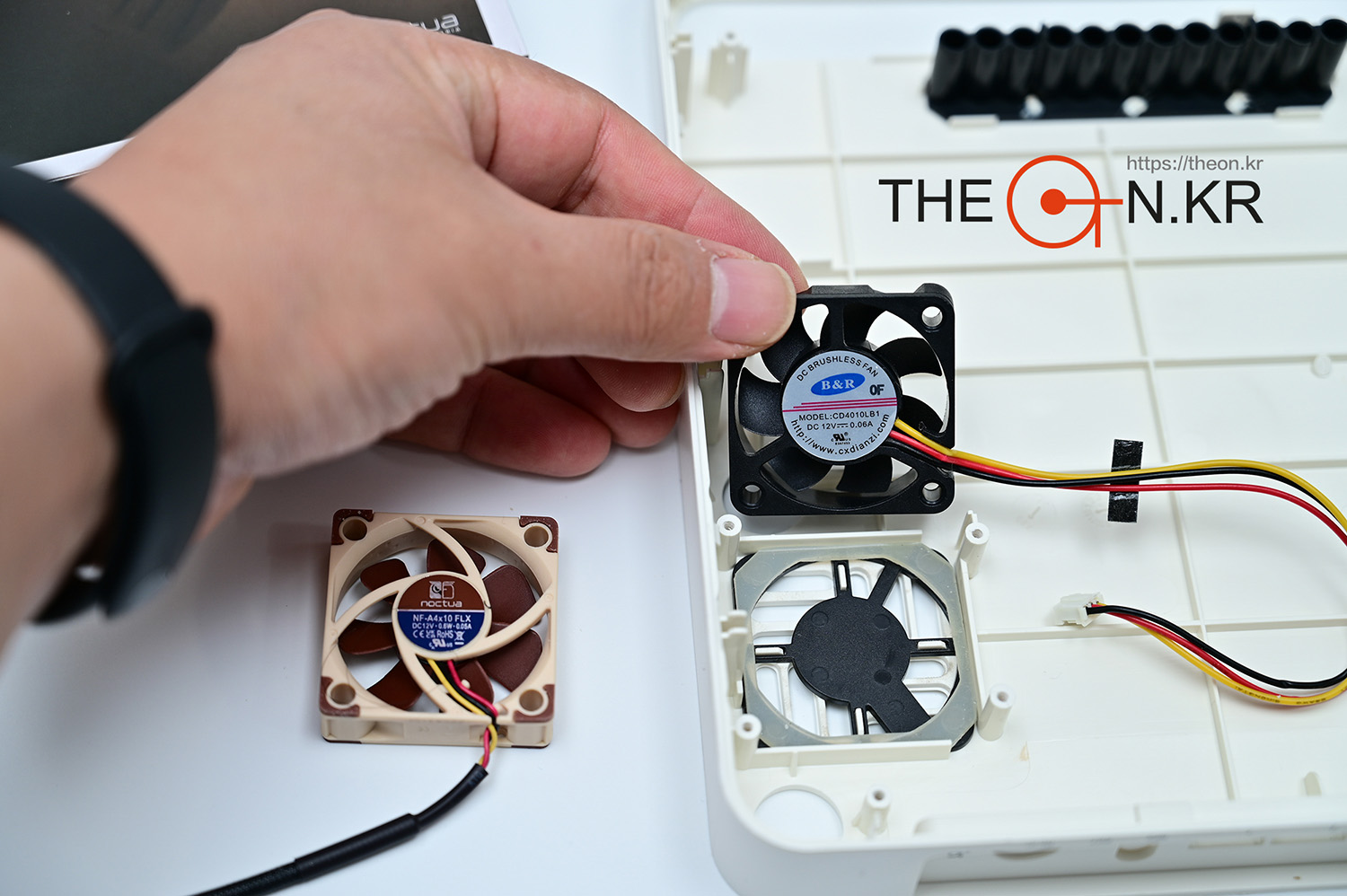

광고회사 에서 메인 공유기로 사용중인 AX8004BCM 은 2017년 8월 생산제품 으로 팬의 수명과 소음 등을 감안해서 팬쿨러의 최고성능을 보여주는 녹투아(Noctua) 제품으로 변경을 하기위해 기존의 제품을 탈거 하였습니다.  공유기에 사용하고 있는 팬은 40mm DC12V 0.06A 이며 B&R (cxdianzi.com) 제품으로 생소한 회사의 제품이 장착되어 있습니다.  뜯어보니 최전면에 외부로 부터 손상을 방지하기 위해 플라스틱 보호대가 있었고 두번째엔 진동을 방지하기 위해 실리콘 패드가 덧대어 있었습니다.

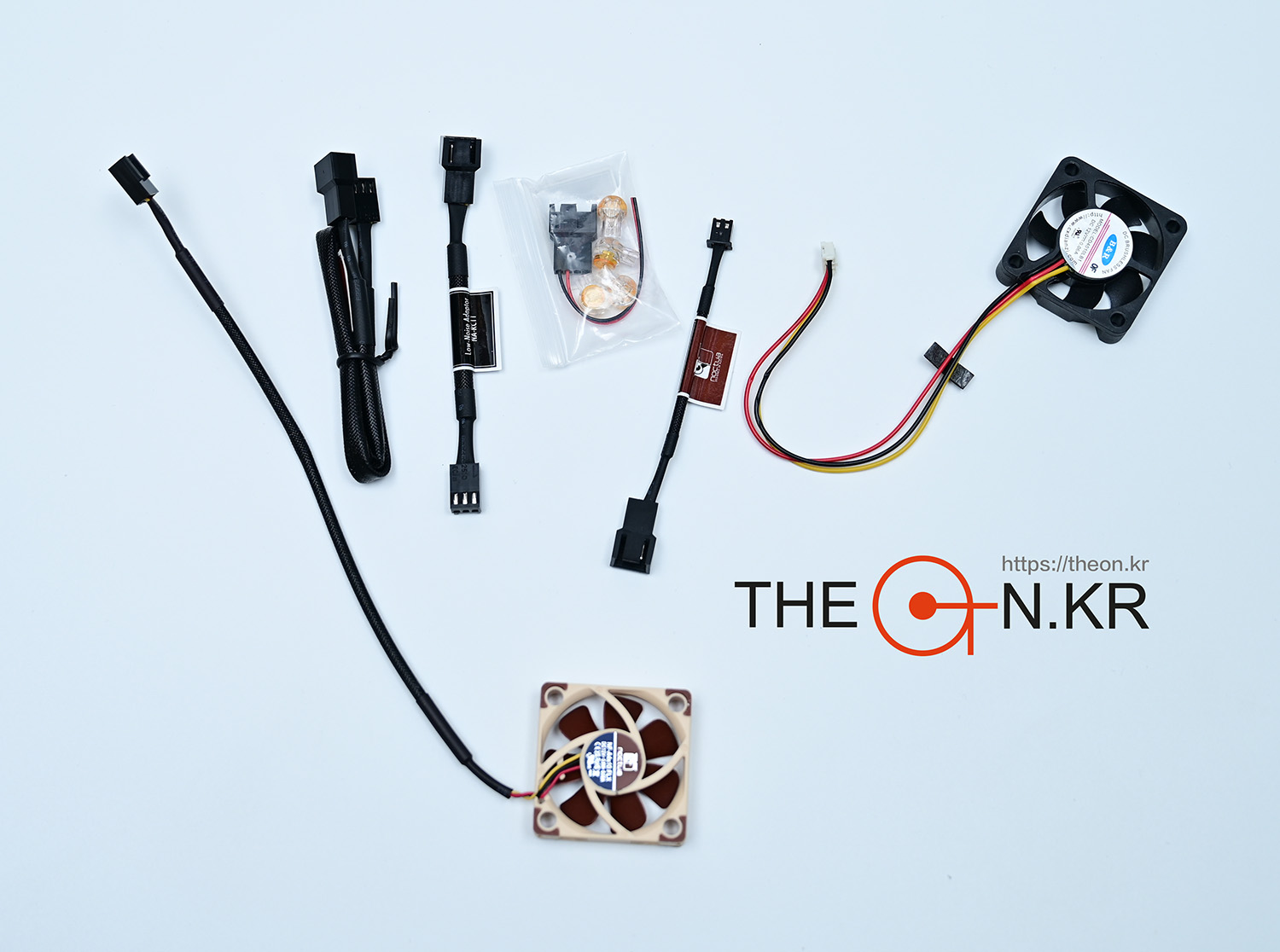

녹투아(Noctua) 제품의 구성과 기존 쿨러를 펼쳐놔 봤습니다.  녹투아 일부 부품은 필요치 않아 꺼내놓지 않았습니다.

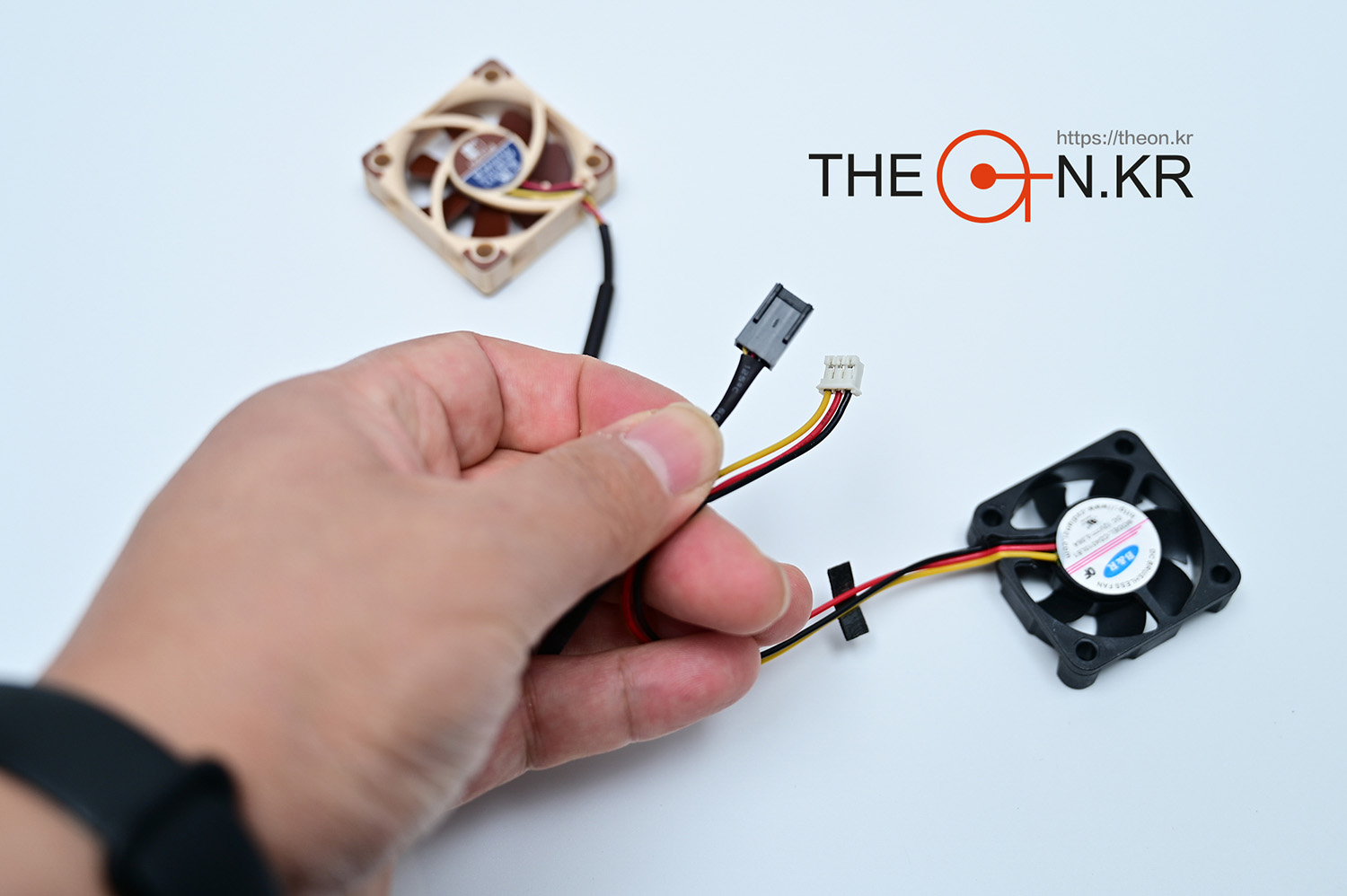

녹투아(Noctua) 제품과 기존의 팬 전원 컨넥터 모양을 비교해 보니 모양이 달라 개조가 필요할것 같아  개조를 하기로 했습니다.  (주의할점 녹투아 팬쿨러 구입 하실때 반드시 3핀(NF-A4x10 FLX)으로 구입하셔야 합니다.  2종류가 있으니 구입시 참고 하시기 바랍니다.)

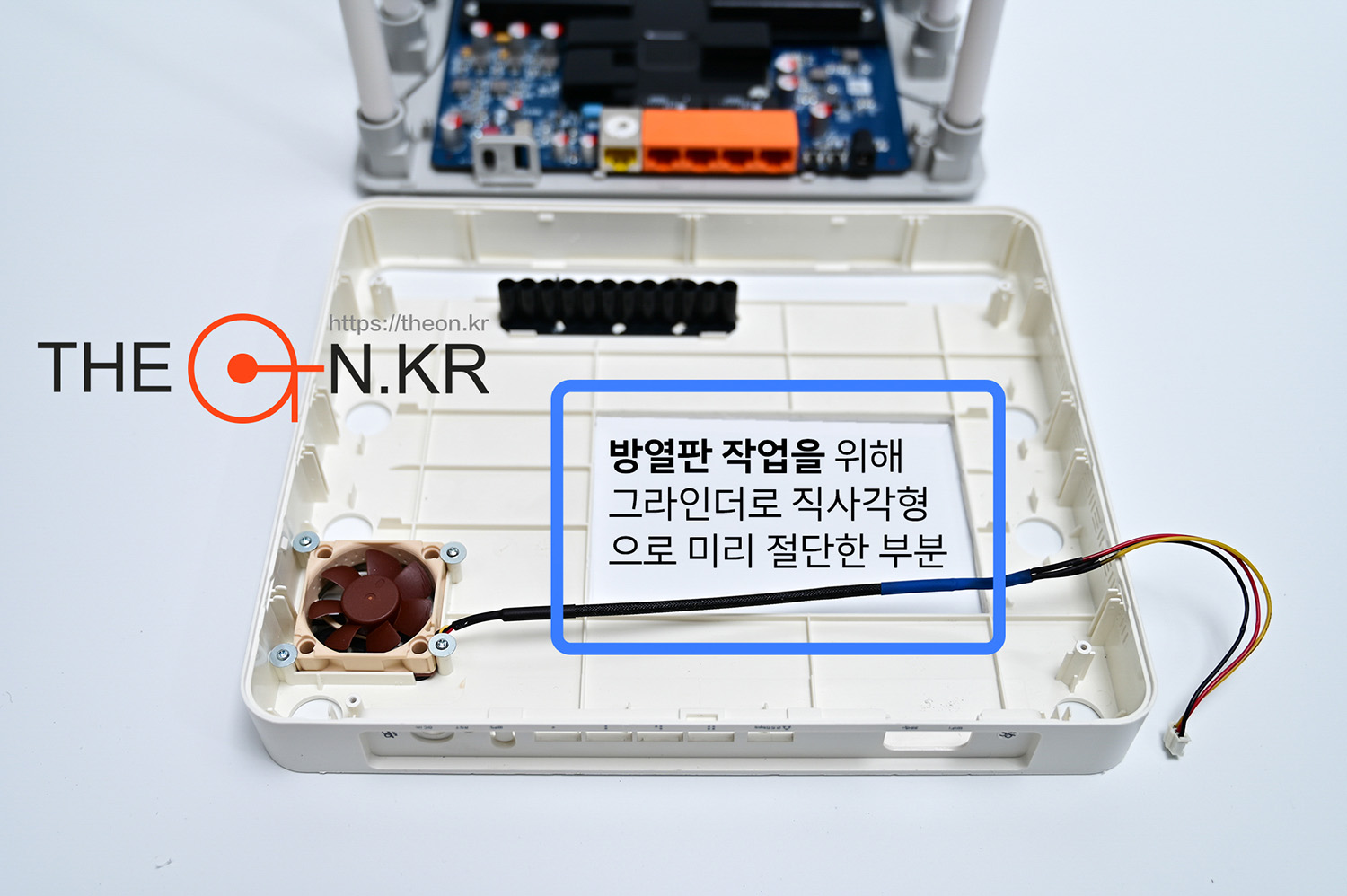

녹투아(Noctua) 제품 으로 교체한 모습과 컨넥터를 개조한 모습입니다.  추가로 방열판 작업을 위해 그라인더로 직사각형 으로 미리 절단을 하였으며 절단시 디자인 회사의 특징을 고려해 외부에 노출되는 형태 까지 고려해 컷팅 방향을 잡았습니다.



녹투아(Noctua) 제품을 컨넥터에 연결한 후 덮개를 닫기전 한컷 촬영하였습니다.

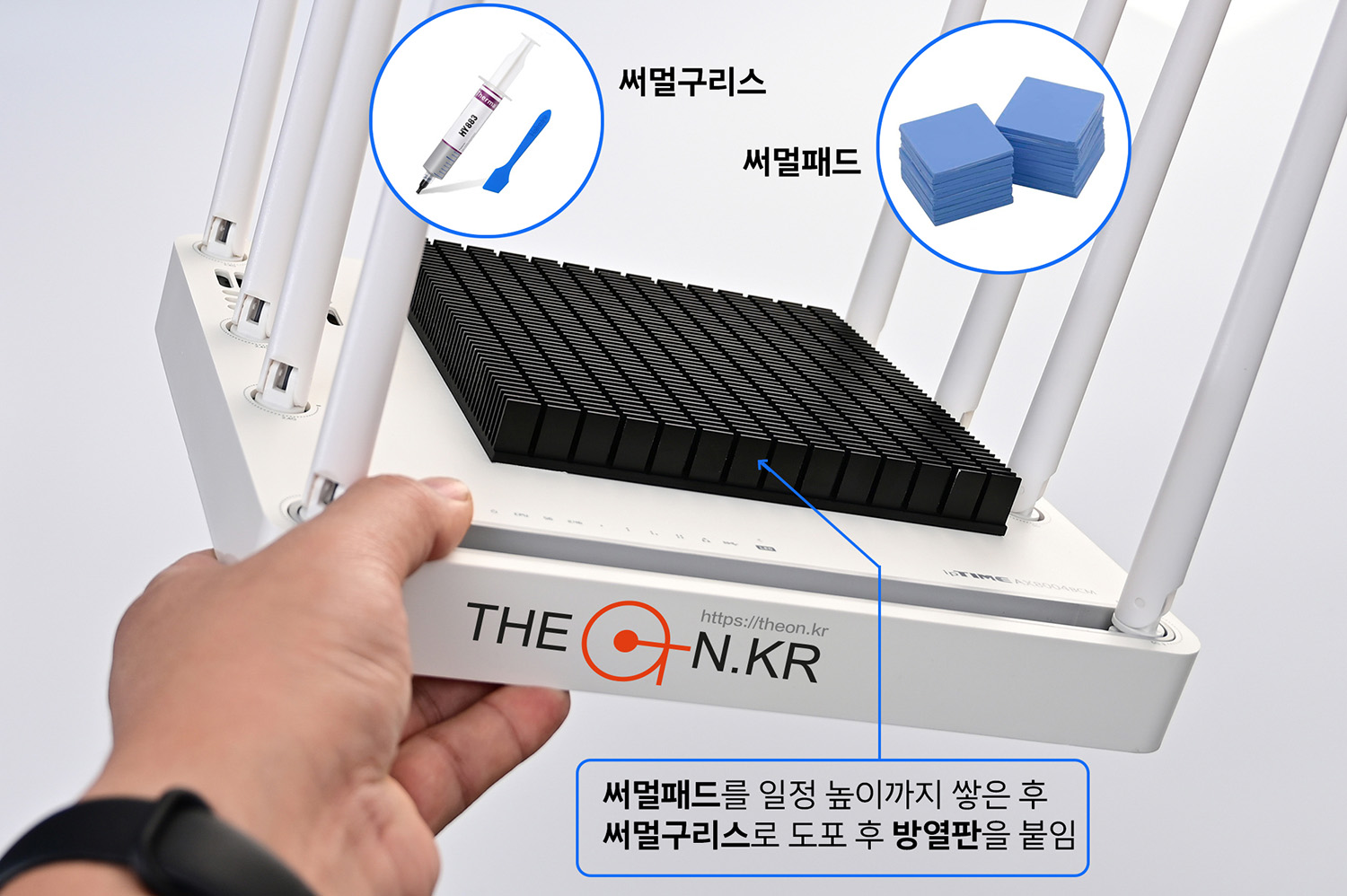

덮개을 덮은 후 위에서 설명했듯 외부의 방열판과 써멀패드(Thermal pad)를 쌓아서 연결하는 부분은 위로 튀어 나온 각각의 방열판에 모양에 맞게 써멀패드를 잘라 붙여 외부 방열판(Aluminum heat sink) 끝부분에서 약 3mm 정도 닿지않게 하고 3mm 써멀구리스(Thermal grease) 로 도포해 채운 후 외부 알루미늄 방열판을 덮었습니다. 내부 방열판을 외부 방열판과 직접 닿지않고 써멀패드와 써멀구리스를 사용해 열 전달을 하는 이유는 다들 아시겠지만,  전자기 차폐(Electromagnetic shielding) 기능 으로 외부 전자기장의 영향을 최소화 하기 위함 입니다.   아쉽게도 진행과정은 촬영하던 직원이 잠시 자리를 비우는 바람에 사진에 담지 못하였습니다.

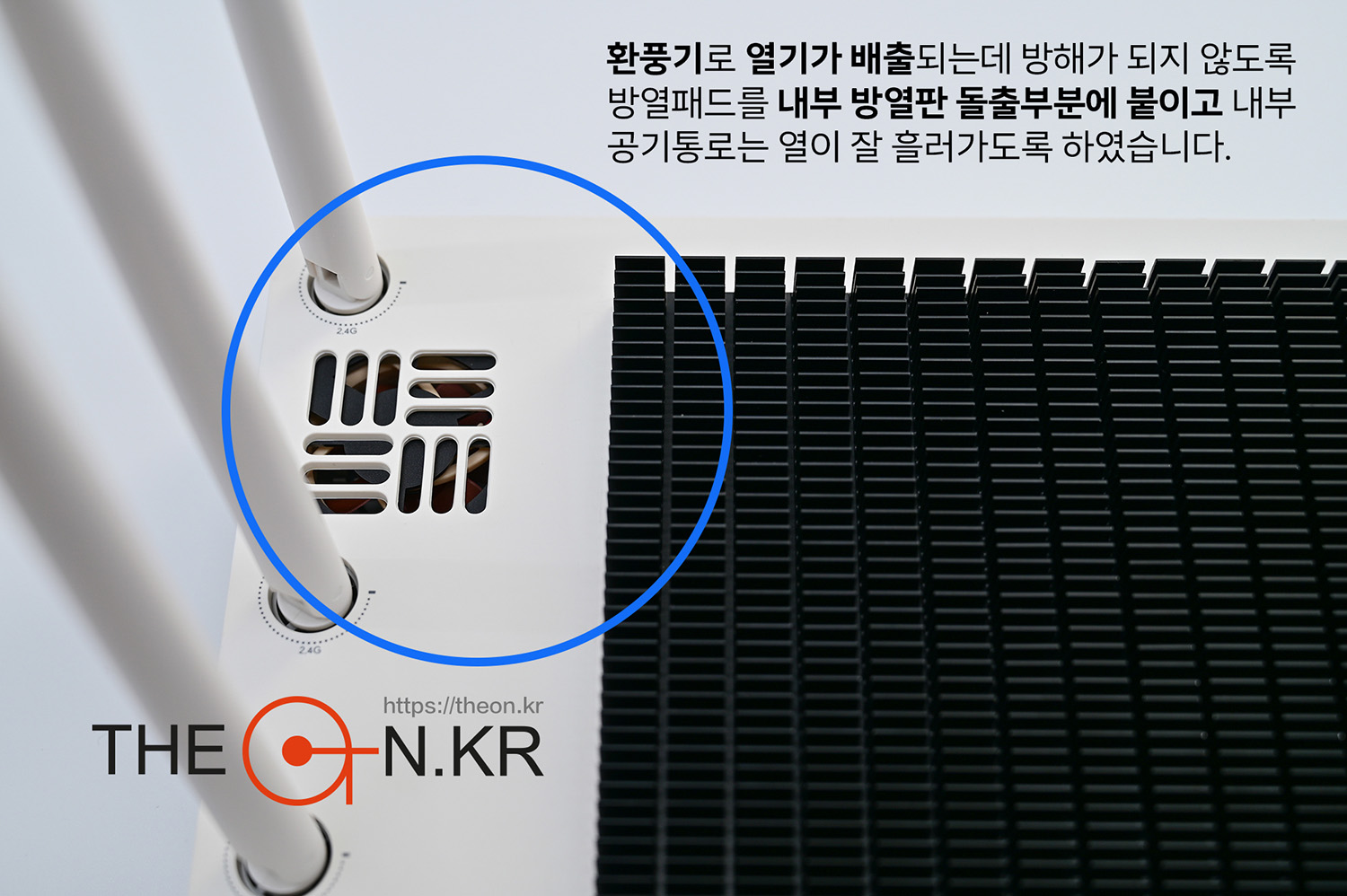

위에서 작업과정을 설명했듯 내부에 써멀패드를 꽉 채우면 환기통로가 확보되지않아 오히려 일정온도 상승시 팬이 작동하더라도 방열효과가 없는 관계로 환풍기로 열기가 잘 배출 될 수 있도록 방열패드를 내부 방열판 돌출 부분에 붙이고 내부통로로 열이 잘 흘러 가도록 하였습니다. 푸른색 원 안으로 녹투아 고유의 갈색이 보이고 있습니다.

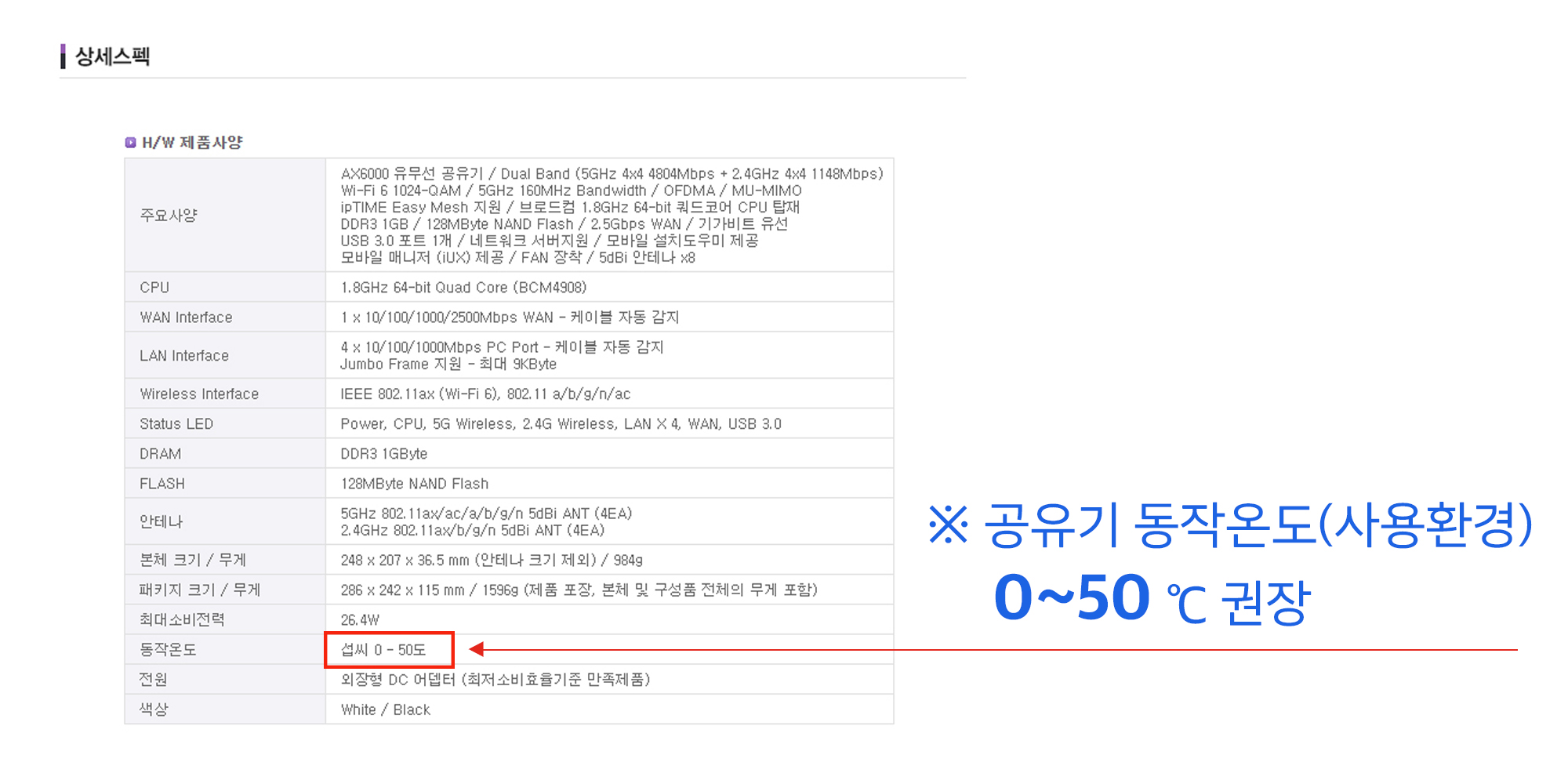

방열판 설치전엔 대기상태 에서 공유기 내부 온도가 50도 가까이 되었고 ( 제조사 공유기 권장 동작온도/사용환경 0~50℃ ) 사용자가 늘어나면 65~75도로 상승해  쓰로틀링(Throtting)현상이 발생해 속도가 급격히 떨어져 접속이 불안정 했는데, 방열판을 개조/설치후엔 사용자가 최대로 늘어 나더라도 평균 온도가 45도(45도 이상시 팬쿨러 작동) 를 넘지않아 자연방열이 잘 되고 있음 을 확인 할 수 있었습니다.  무더운 여름을 대비하여 설치 장소를 에어컨 근처에 설치해 쿨링효과를 극대화 하도록 하였습니다.  또한  하단에 공유기(A6004NS-M)도 함께 개조를 하여 사용자를 분산하고 가장 중요한 Synology 나스에 연결하는 공유기는 성능이 우수한(AX8004BCM)를 연결 하였습니다.  2024년 에 방화벽설치 및 10Gbps 망으로 교체 예정이라고 하셔서 10Gbps 스위칭 허브와 연결을 바로 할 수 있도록 카테고리 CAT.7 로 메인선을 모두 교체 해 놨습니다. ( 방화벽, 10Gbps 작업진행 의뢰로 작업일정 조율중... )

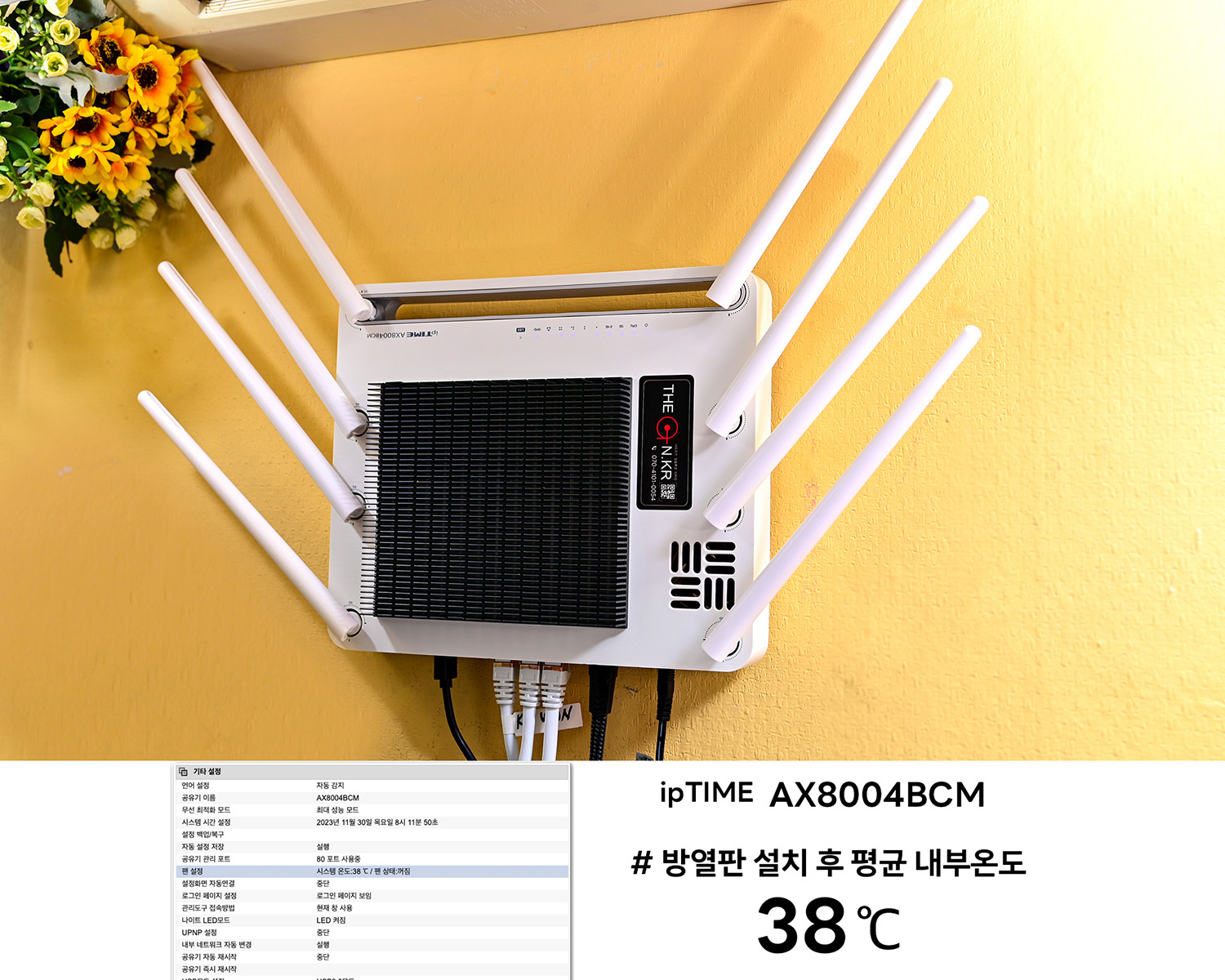

방열판 설치 후 10일 후 근무 시작전 사용율이 낮은 상태에서 온도를 체크해 본 결과 평균내부 온도가 38도를 유지하고 있음을 확인 하였습니다. 11월 겨울 이여서 외부 온도의 영향이 있겠지만 보통 사람이 활동하는 내부의 온도가 평균 21~28도 범위임을 감안 한다며 공유기의 온도는 42~45도 미만으로 유지될걸로 예상이 됩니다.

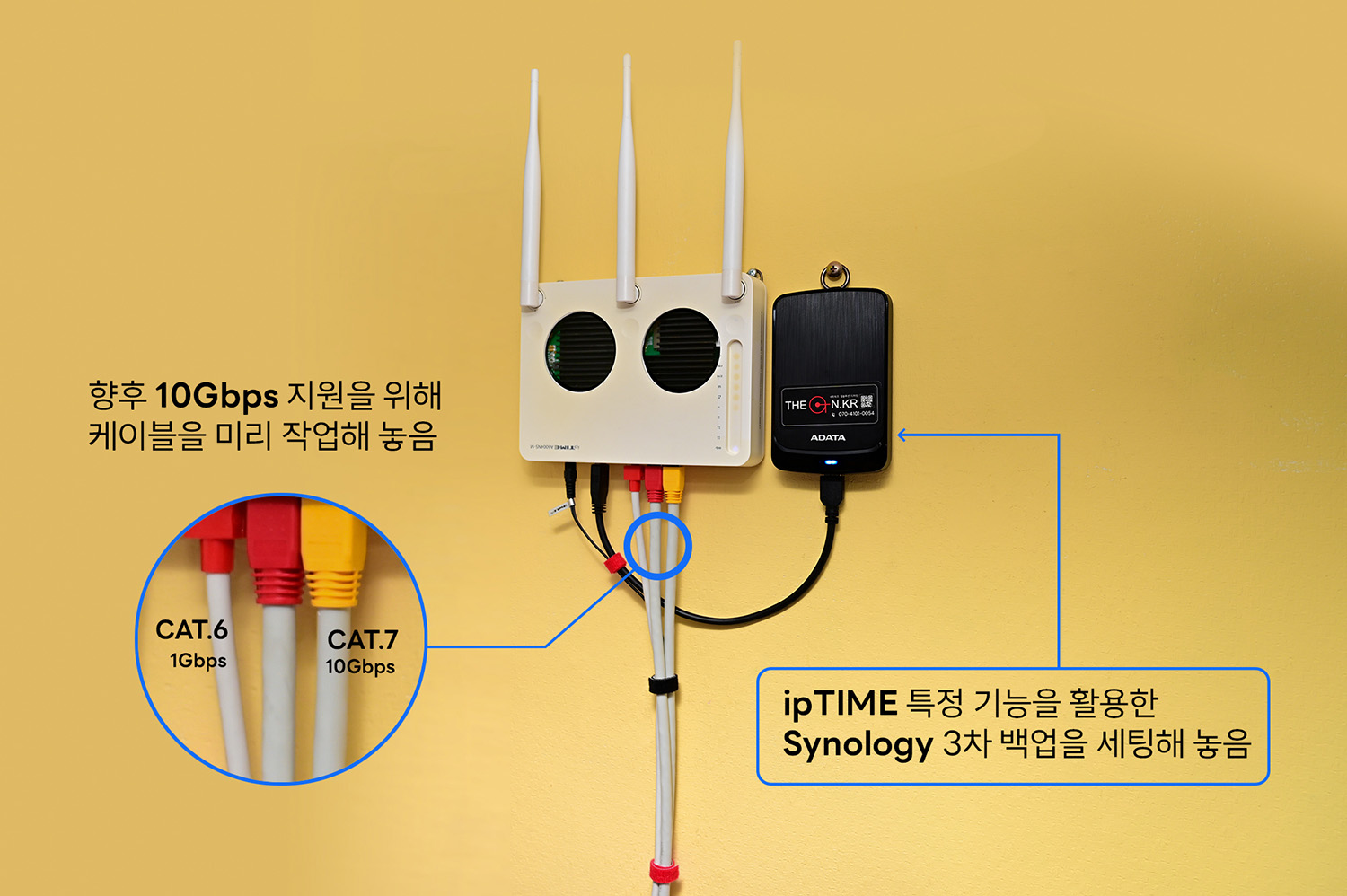

회사 내부가 굉장히 넓고 오픈형/폐쇄형 파티션 벽으로 나눠져 있어 공유기와 떨어져 있는 작업실에선 와이파이(WIFI) 신호가 약하게 잡혀 사무실 중간 까지 케이블(CAT.6) 연장하여 벽에 공유기(A6004NS-M) 를 설치 하였으며 ipTIME 공유기의 특정 기능을 활용한 Synology 3차 백업을 세팅해 놓았습니다.(같은장소 아니여도 상관 없습니다. 다른 제3의 장소에 설치/세팅하고 백업가능)  위 사진에 공유기는 아직 방열판을 붙이지 않고 작동 테스트를 하고 있을때 촬영한 사진입니다.  랜섬웨어  나 해킹으로 부터 중요한 데이터를 완벽하게(사용자의 실수만 없다면 100% 완전하고 확실함) 보호 할 수 있도록 세팅을 진행해 놨습니다.    문제 발생시 또는 자료 복구시 1차, 2차, 3차 자료를 통해 언제든 100% 복구 가 가능하도록 하였습니다.

✿ 추가작업 요청

작업을 마치고 금요일 퇴근무렵 광고회사 담당자께 전화가 왔습니다.  회의실 에도 공유기를 개조해서 추가 백업장치를 장착해 달라는 말씀과 함께 사용해 보시고 속도가 빨라져서 너무 만족스럽다고 말씀해 주셔서 작업한 보람을 느겼습니다.

✿ 작업후기...

전체 랜선(내부망) 교체작업이 포함된 의뢰라 근무가 없는 주말에 내부 공사와 공유기 개조작업 까지 모두 마친 후 월요일 정상 근무시 2차 방문하여 사용 상태를 모두 체크한 후 잠겨있던 직원들의 PC 까지 정상 작동 상태를 모두 확인 후 기기의 위치조정과 공유기 온도체크(쓰로틀링 확인) 까지 모두 마쳤습니다.  사진은 사전 승인하에 근무 환경이 노출되지 않는 선에서 저희가 준비해간 배경지 위에서 촬영 하였습니다. ( 촬영카메라 정보 NIKON Z6II + Z24-70 + 휴대용 스트로보 + 동조기 )

# 방법과 관련한 문의는 언제든 연락 주시면 최고의 안전과 보안작업을 진행해 드립니다.

# 대표전화 : 070-4101-0054

#나스보안작업

#나스방화벽 작업

#네트워크 보안작업

#아이피타임 공유기개조

#아이피타임 방열판

#시놀로지 나스 해킹방지

#시놀로지 네트워크작업

#기업네트워크 보완작업

#AX8004BCM 방열판

#A6004NS-M 방열판

#ax8004bcm 개조

#쓰로틀링(Throtting)현상

#공유기방열판

#공유기온도

#네트워크작업

#자료공유작업 네트워크

무선 기기 넘칠 때 MU-MIMO는 필수
EFM ipTIME A6004NS-M

특히 20~30만 원대에 이르는 동급의 타사 공유기와 비교하면 10만 대 중반으로 가격도 저렴하다. IPTV와 같이 국내 환경에 최적화된 기능 제공, 그리고 환경 변화에 따른 꾸준한 펌웨어 업데이트 및 사후지원 등도 ‘ipTIME A8004BCM’을 선택하는 중요한 기준이기도 하다.

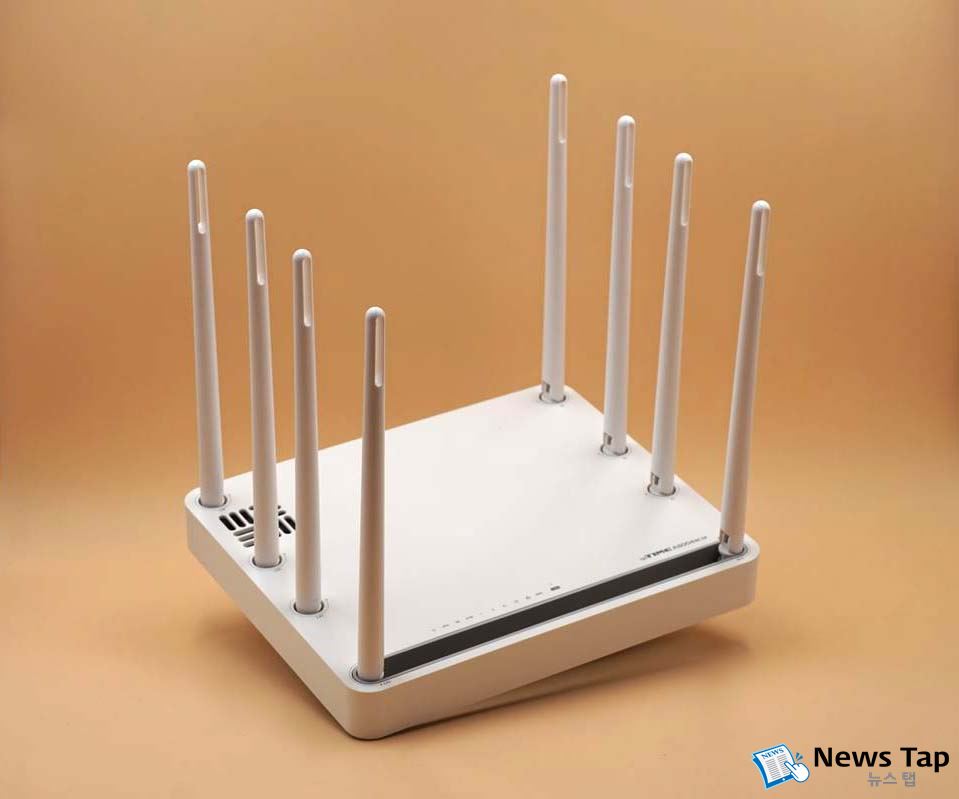

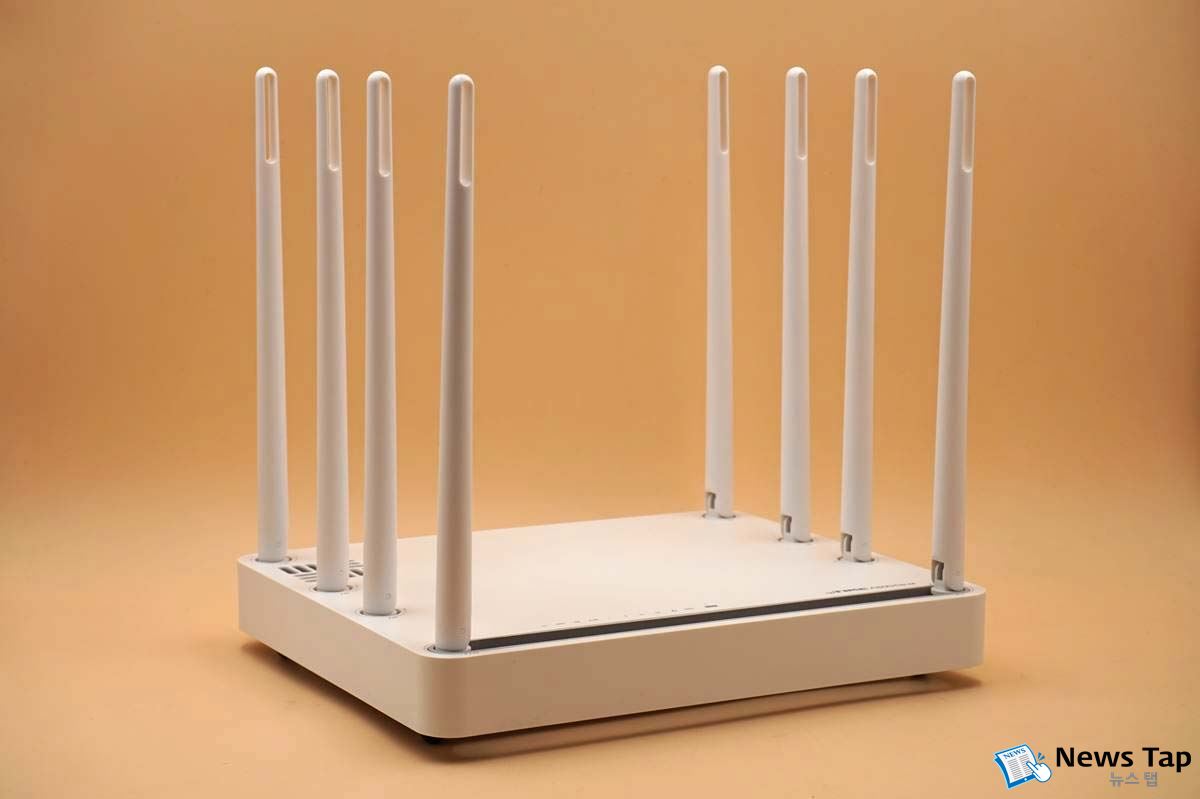

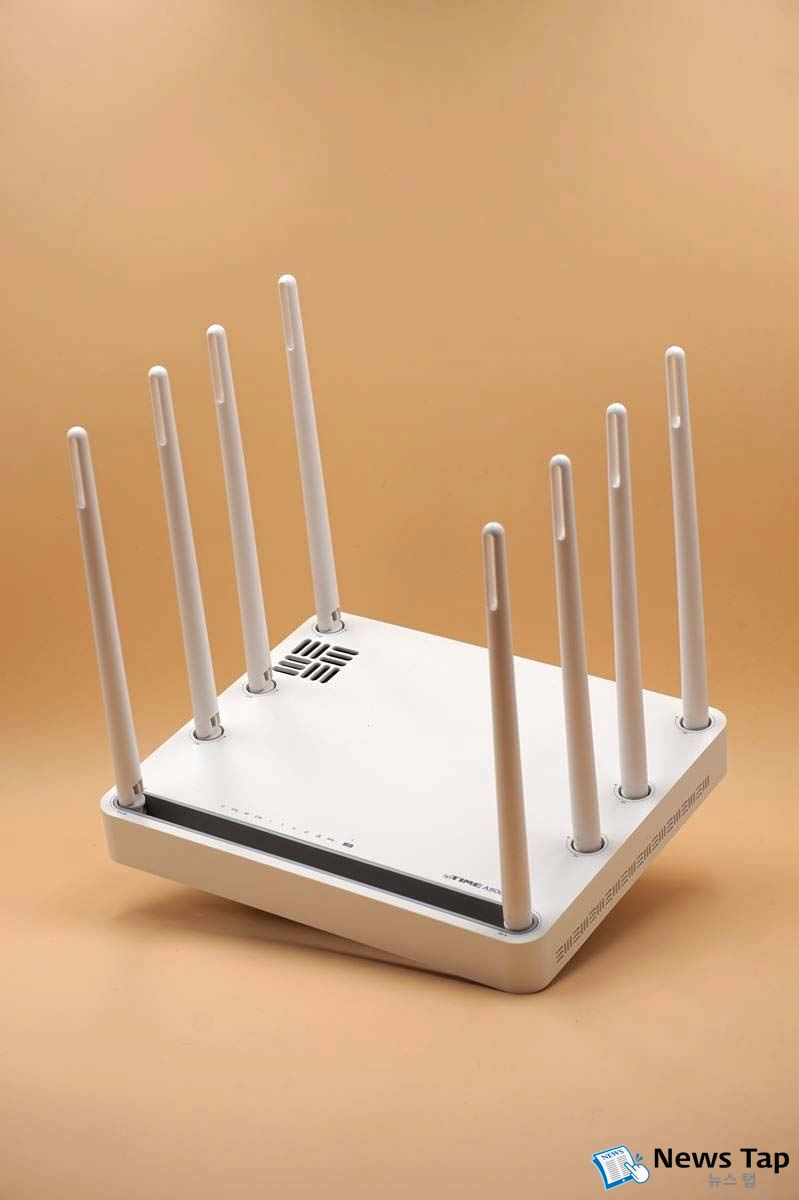

▲ ipTIME A8004BCM

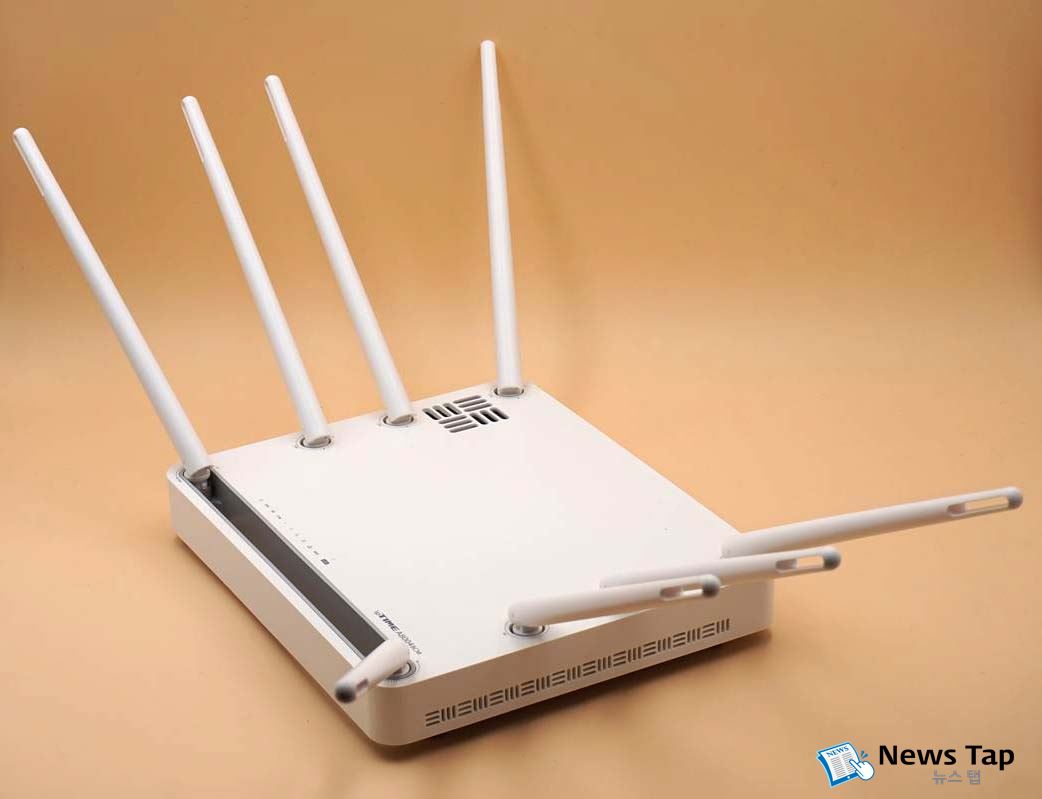

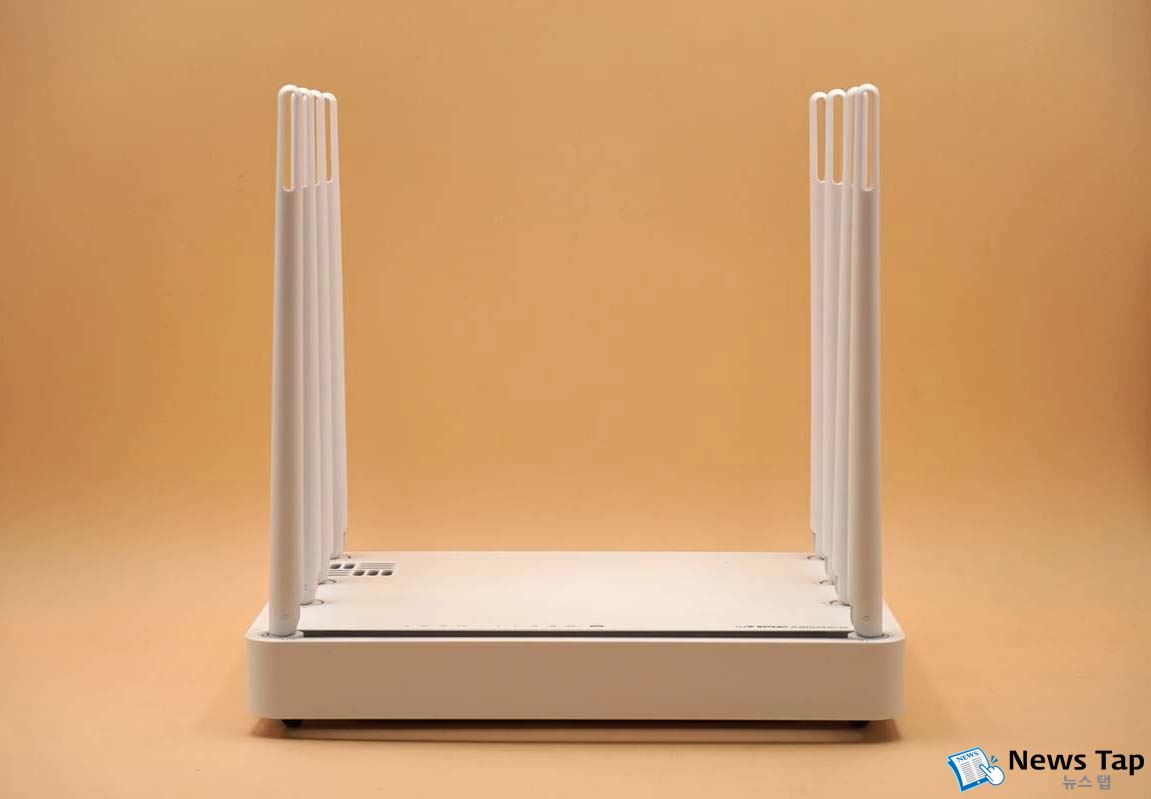

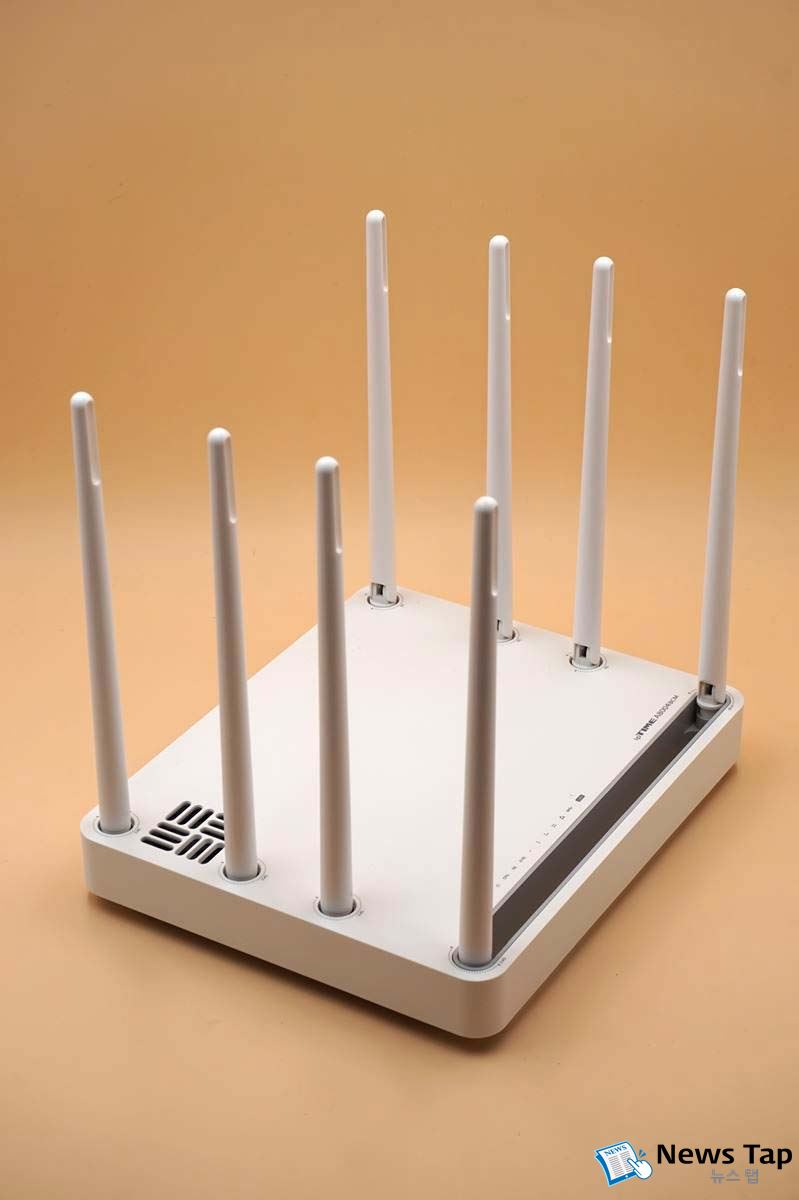

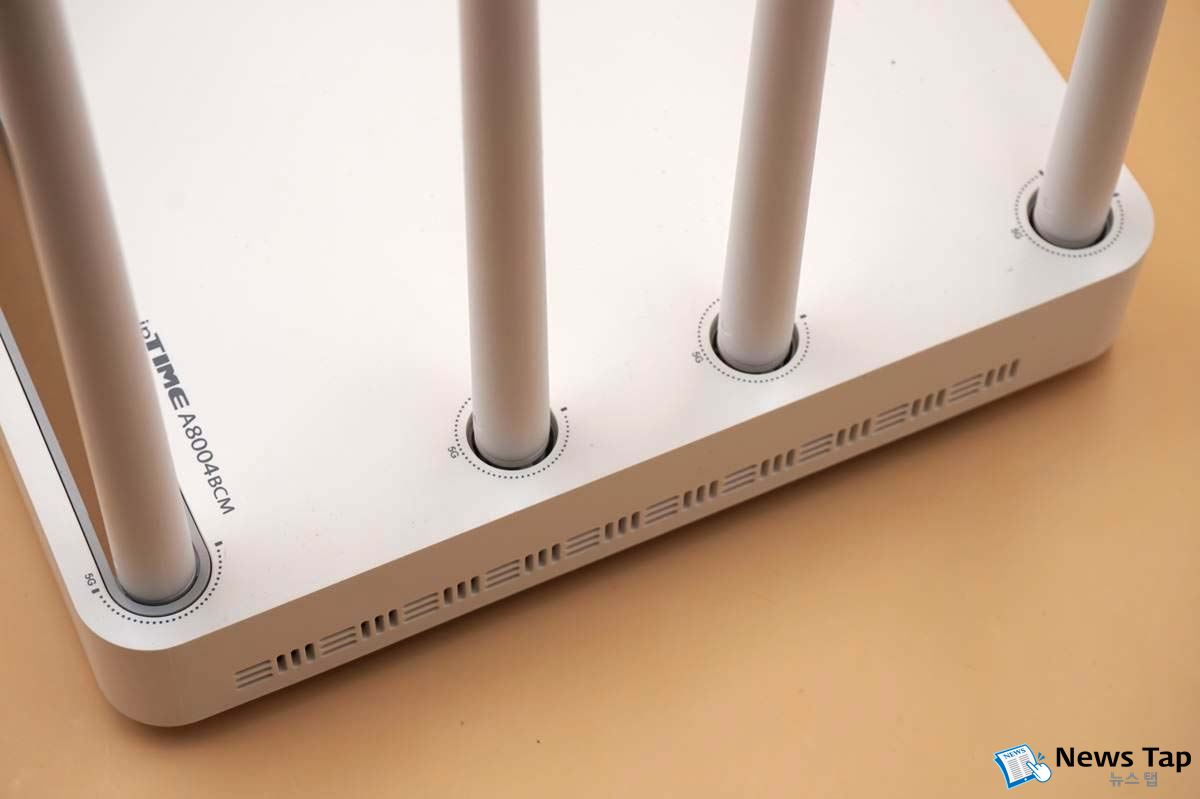

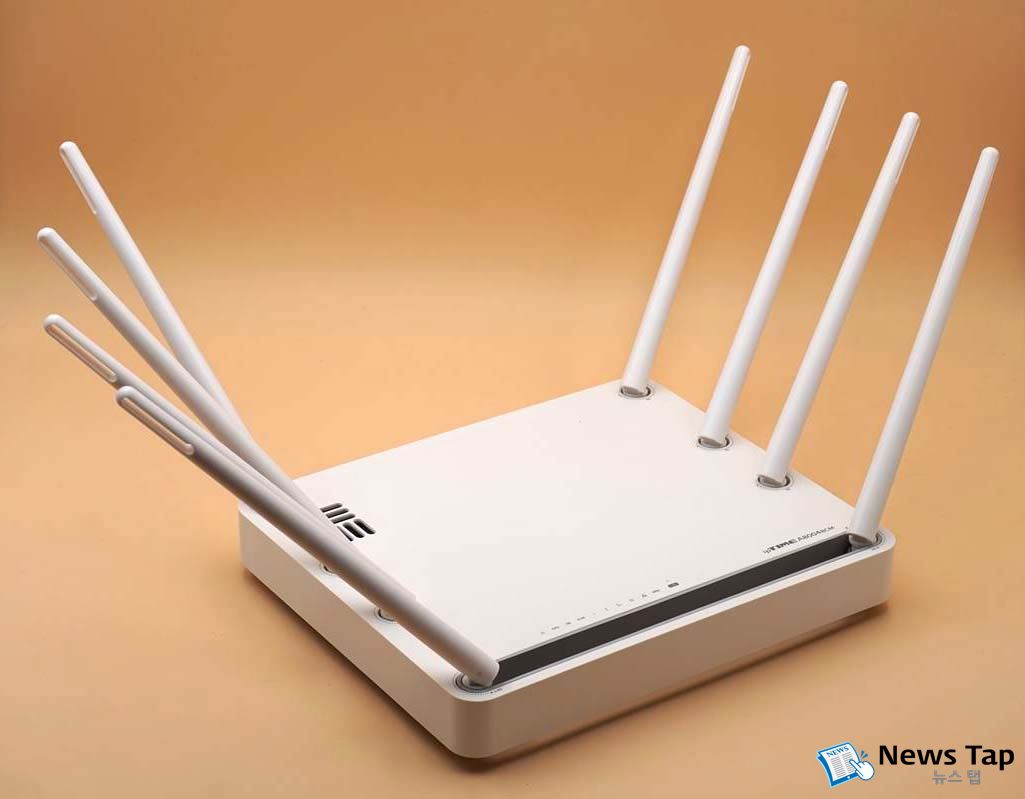

상단에 붙은 8개의 안테나는 분리가 되지 않는 고정식이다. 하지만 사용자가 원하는 방향으로 자유롭게 조정이 가능해 설치 환경에 따라 최적의 상태로 쓸 수 있다. 좌우에 4개씩 장착된 안테나는 4Tx-4Rx로 동작하며, 좌측과 우측이 각각 5GHz 대역과 2.4GHz 대역을 담당한다. 두 개의 밴드가 분리되어 동작하므로 보다 향상된 무선 성능을 기대할 수 있다.

▲ 2.4GHz 대역을 담당하는 4개의 안테나

▲ 5GHz 대역을 담당하는 4개의 안테나

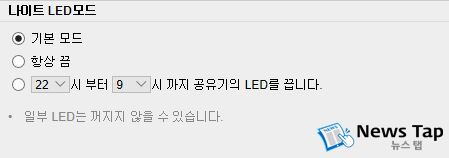

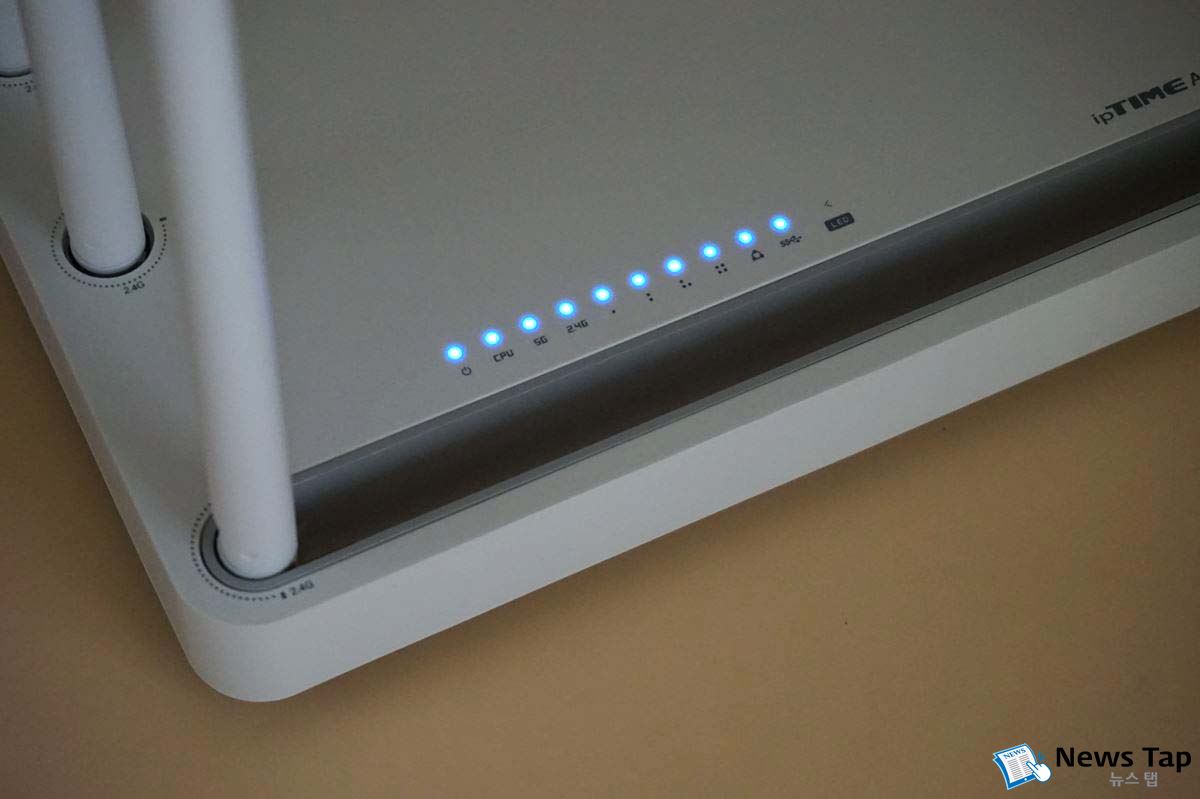

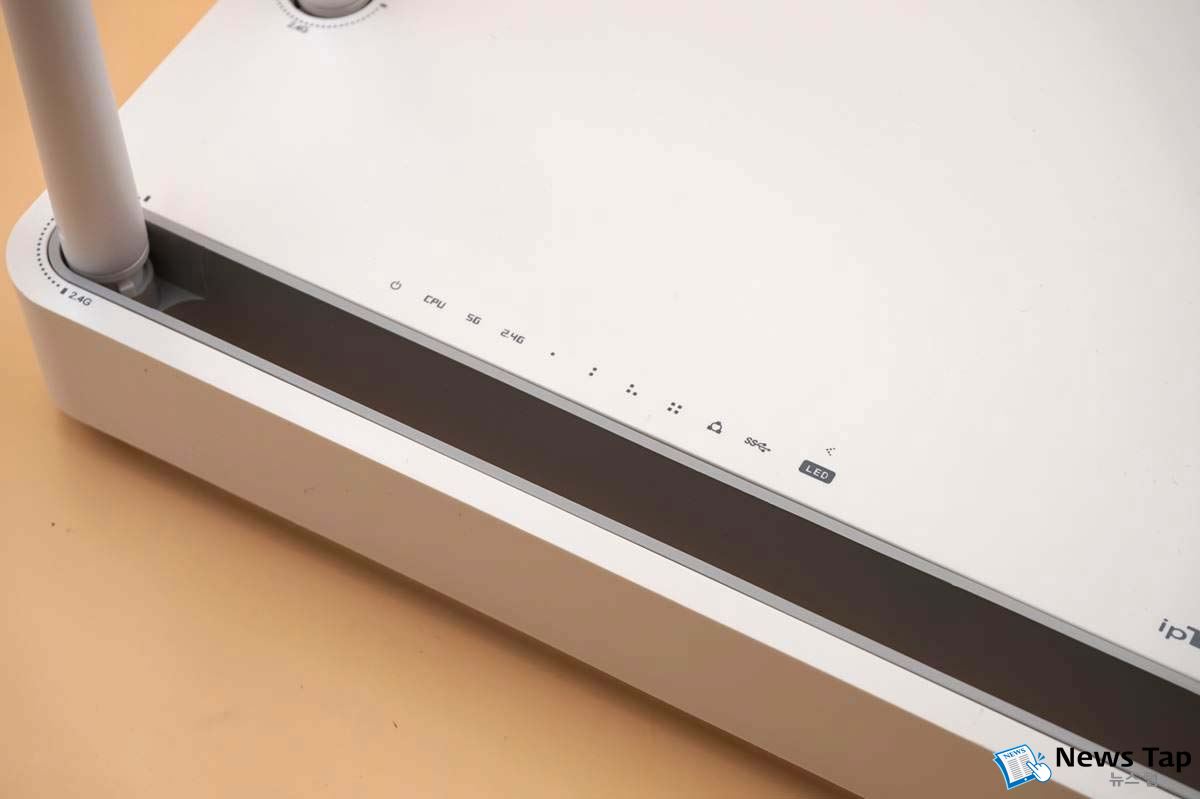

상단에는 공유기의 동작 상태를 한눈에 확인할 수 있는 LED가 있다. 평상시에는 모습을 드러내지 않으며, LED의 점멸을 확인할 수 있을 정도로 은은하게 빛을 내므로 어두운 실내 공간에서도 LED로 인한 불편함은 없다. 공유기 전원과 WAN/LAN, 그리고 무선랜 및 USB포트의 연결 여부 등을 LED 불빛 상태로 알 수 있다. 만일 LED에서 내뿜는 은은한 빛조차 신경 쓰인다면 공유기 설정 메뉴에서 끄거나 특정한 시간에만 동작하도록 지정할 수 있다.

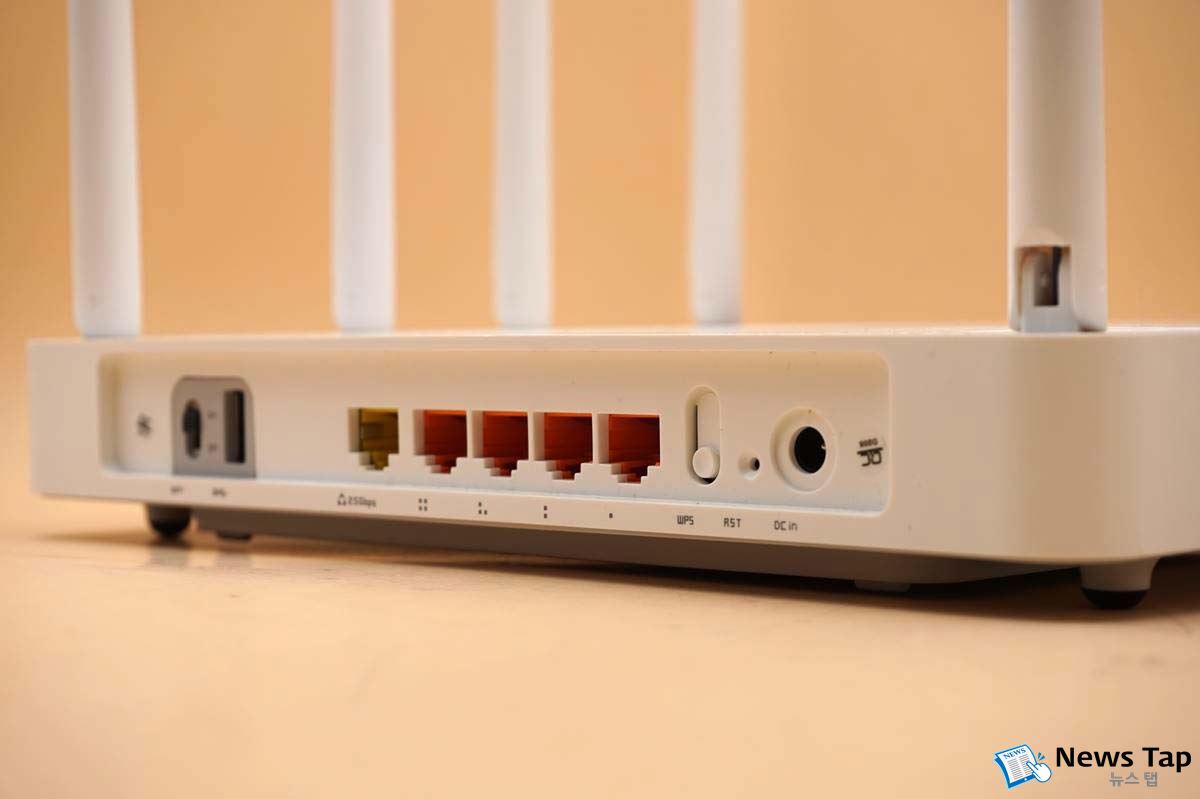

전원과 WAN/LAN 그리고 USB포트, 스위치 등은 뒤쪽에 몰아넣었다. 따라서 케이블을 뒤쪽으로 깔끔하게 정리할 수 있다. 각각의 포트는 돌출된 부분 없이 매끈하게 디자인해 프리미엄 제품으로써 흠 잡을 곳 없는 비주얼을 보이고 있다.

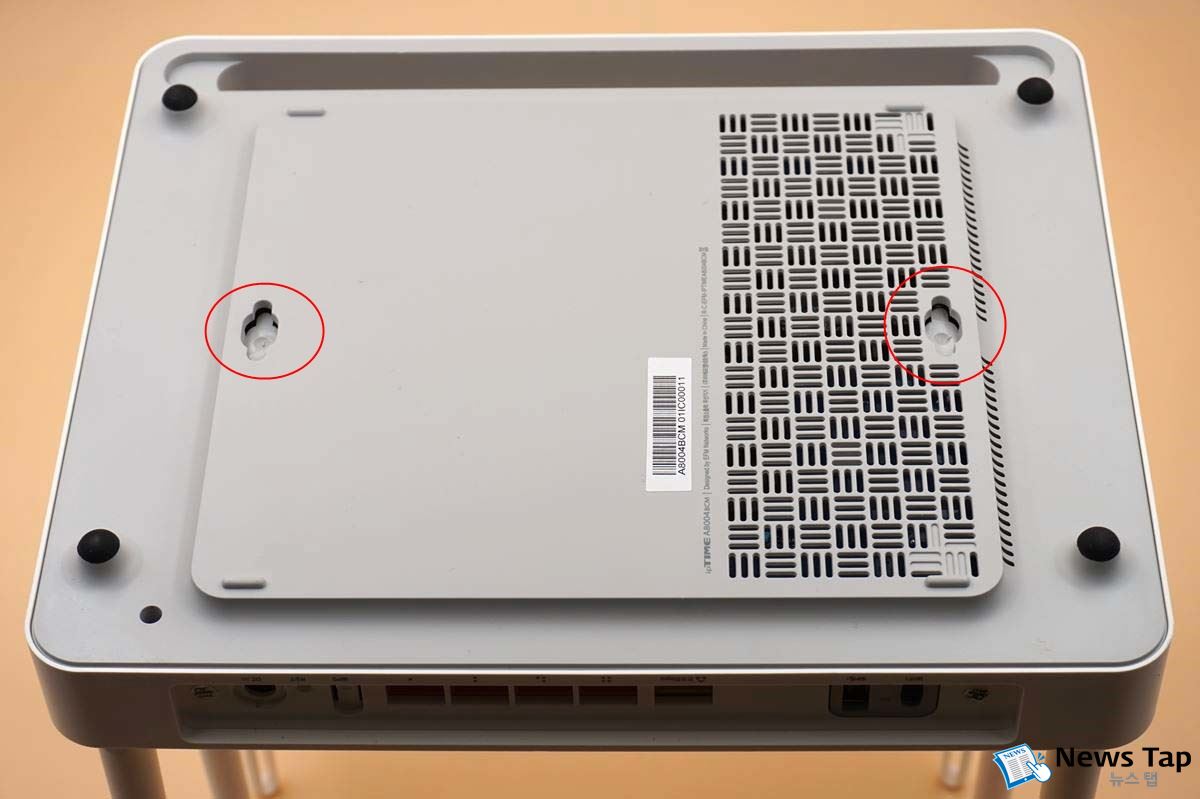

벽면에 설치함으로써 공간을 최대한 활용할 수 있도록 바닥에는 벽걸이용 홀(hole)이 나 있다. 벽면에 나사못 등을 박고 공유기를 고정시키면 된다. 또한 바닥 네 귀퉁이에는 공유기가 미끄러짐 없이 안정적으로 붙어 있도록 고무 재질의 받침대가 부착되어 있다.

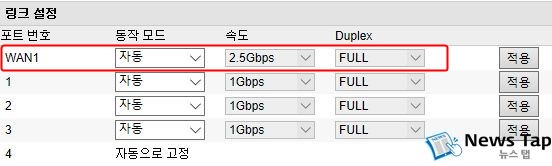

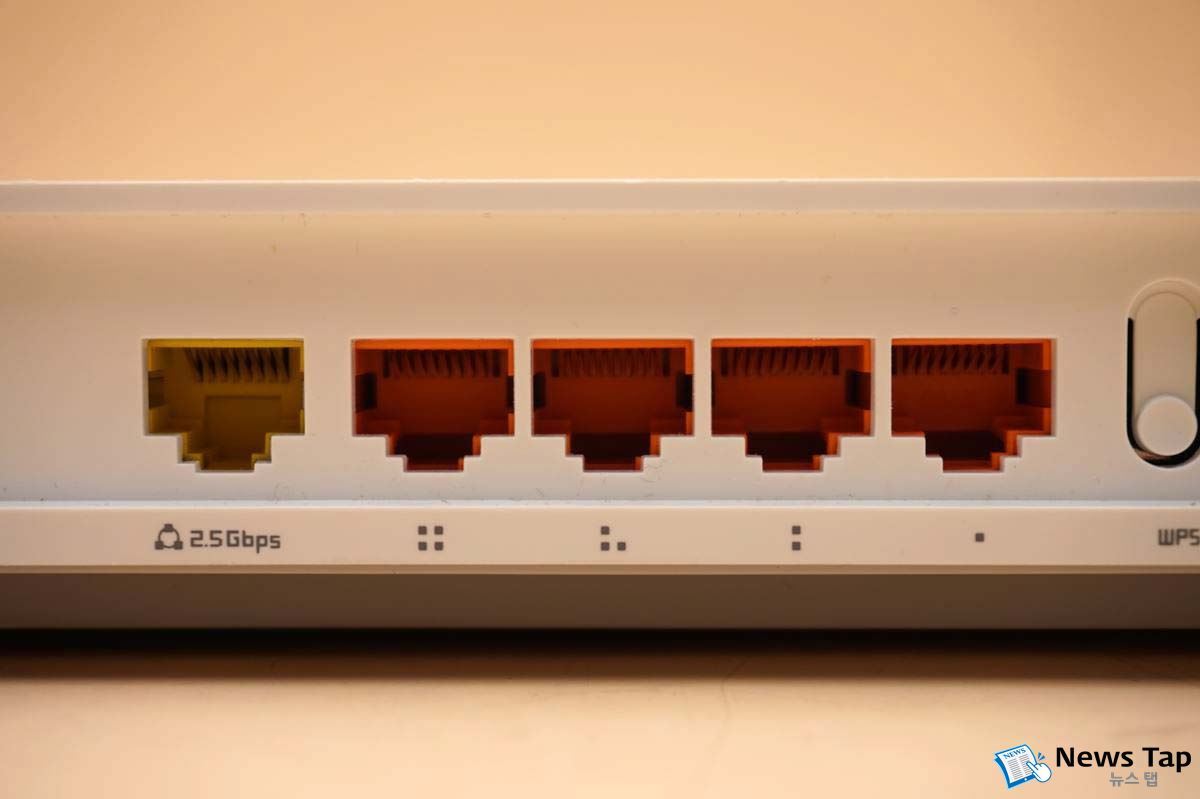

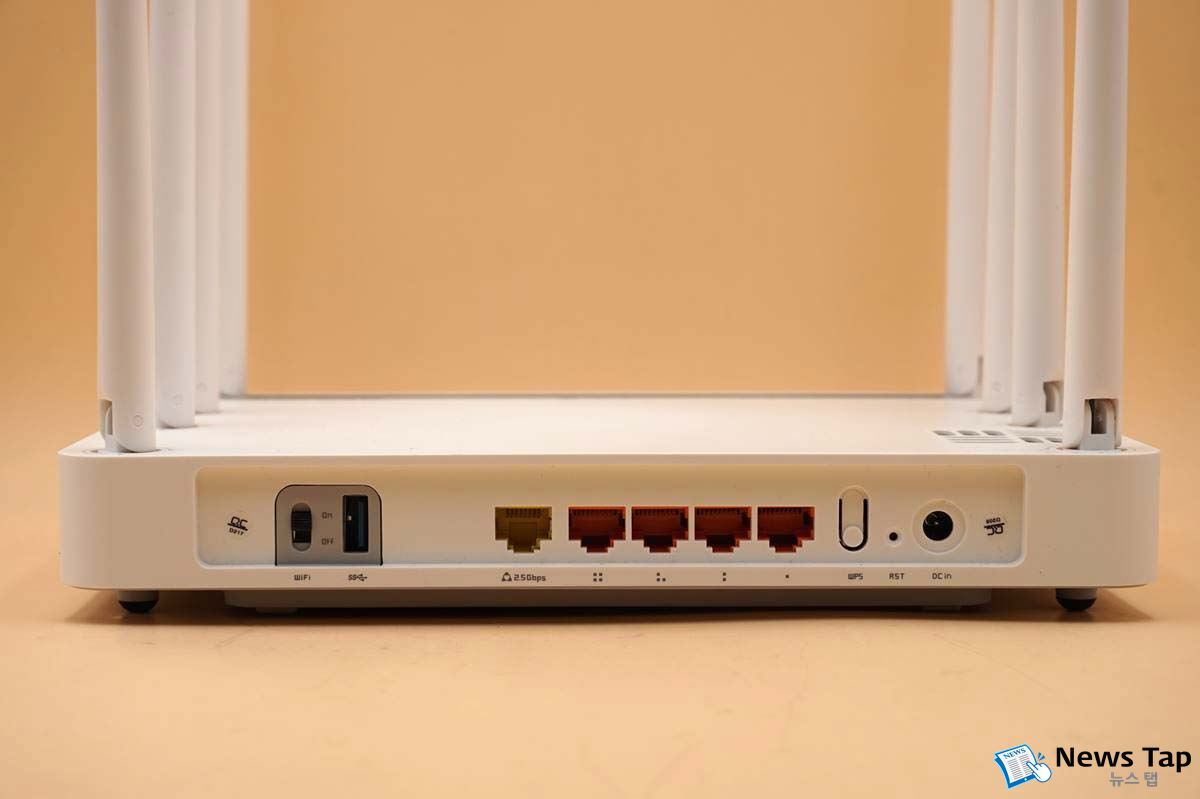

▲ WAN포트는 최대 2.5Gbps, LAN포트는 1Gbps 속도를 지원한다.

또한 1000Base-T 기가비트 이더넷의 점보프레임을 자동으로 감지하여 처리한다. 점보 프레임을 사용하면 네트워크로 연결된 PC 사이 유선 전송 속도를 비약적으로 향상시킬 수 있다. 9Kbyte 점보프레임을 지원하며, 이를 제대로 이용하기 위해서는 PC 기가비트 랜카드의 점보프레임 옵션을 활성화해야 한다.

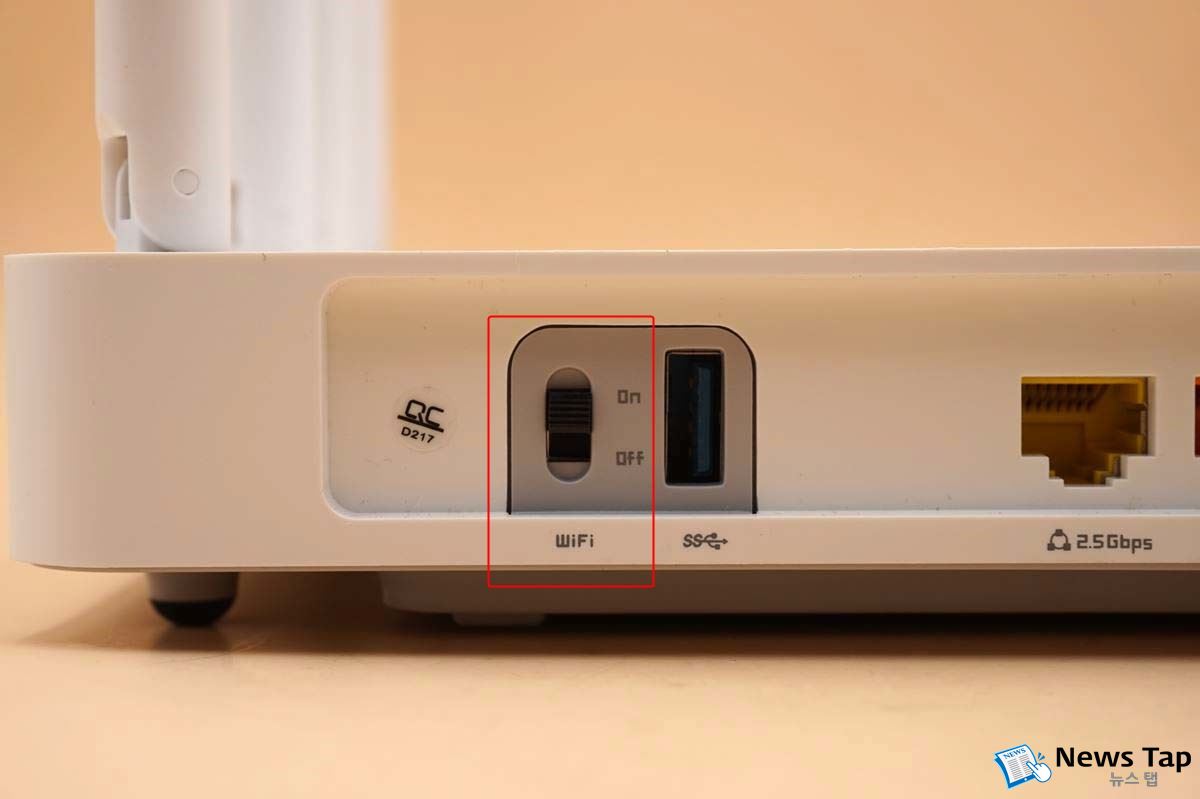

뒤쪽 좌측에는 WiFi 즉 무선랜을 켜고 끌 수 있는 스위치가 있다. 무선랜은 종종 네트워크 해킹에 사용되므로, 무선랜이 필요 없는 경우, 극도의 보안이 필요한 경우 간단한 방법으로 무선랜 동작을 중지시킬 수 있다.

▲ 무선랜을 켜고 끌 수 있는 스위치가 있다.

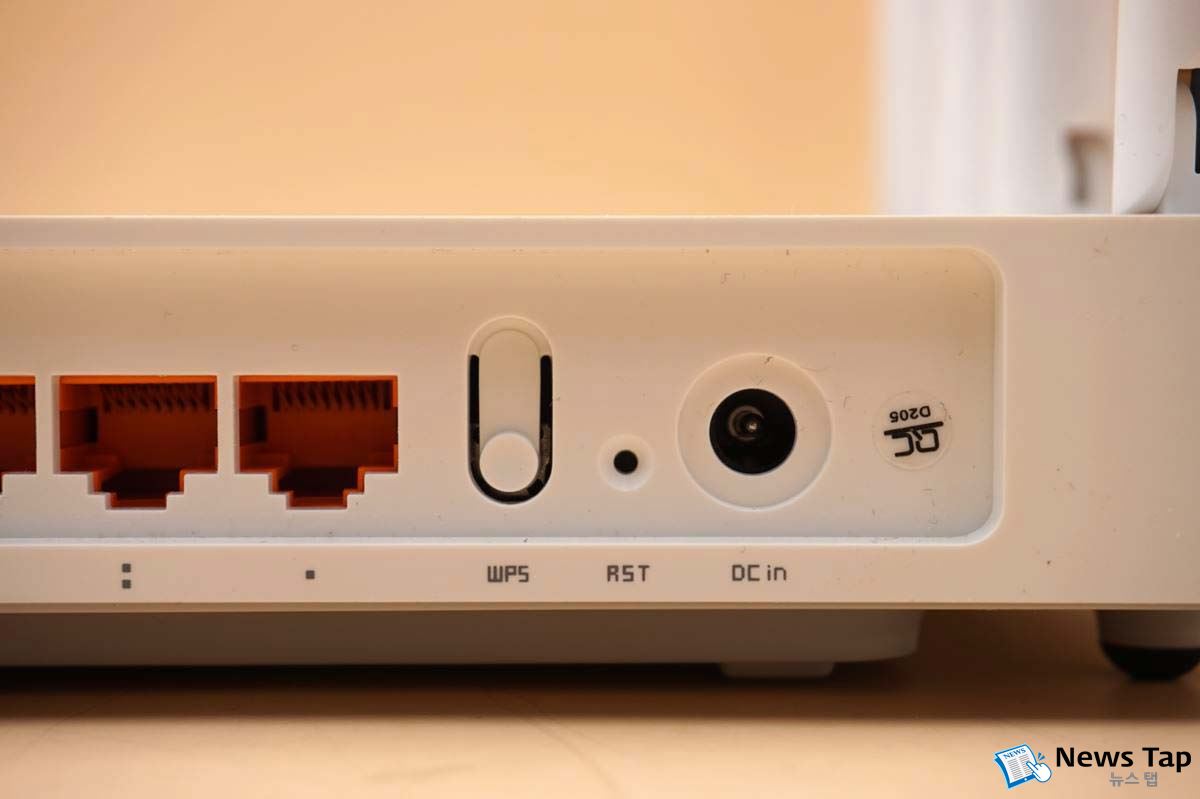

타 무선기기와 편리한 연결을 위해 WPS 기능도 갖고 있다. 공유기와 연결하고자 하는 무선기기가 WPS를 지원하면 서로 WPS 버튼을 눌러주는 것만으로 간단하게 연결된다. 보안 설정 및 비밀번호 입력 등을 하지 않아도 되므로 매우 편리하다. WPS 옆에는 리셋 버튼이 있으며, 실수로 잘못 누르는 것을 막기 위해 작은 핀으로 누르게끔 되어 있다. 공유기 초기화가 필요할 경우 사용된다.

USB 3.0 포트가 있다. 여기에 외장HDD나 USB드라이드 등을 연결해 파일서버로 활용할 수 있다. 또는 프린터를 연결하여 프린터 서버로 쓸 수 있으며, 스마트폰을 연결하면 테더링 모드로 동작한다. 전원은 외부 DC어댑터에 의해 공급받는다. USB 포트에 연결된 외장HDD를 포함해 안정적으로 구동될 수 있도록 12V/3.5A 출력을 내는 넉넉한 용량의 전원 어댑터를 사용했다.

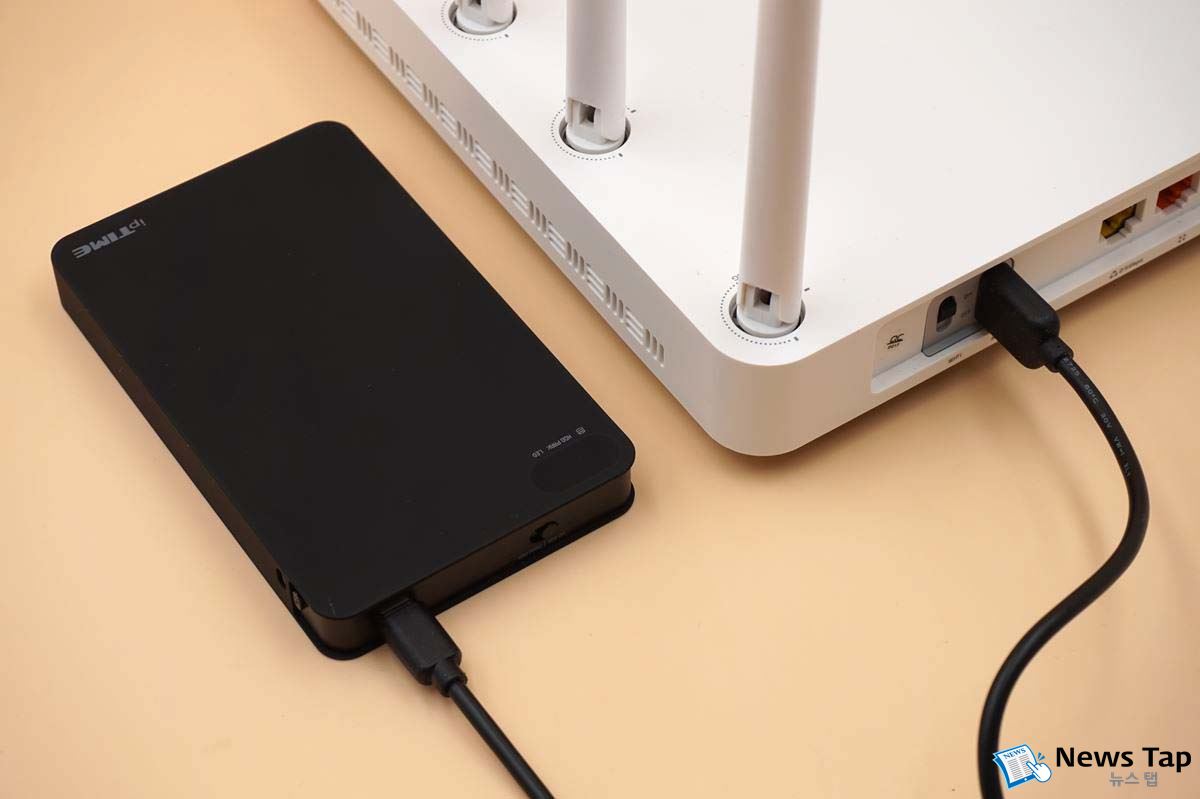

▲ 외장HDD 등 USB 저장장치를 연결해 네트워크 스토리지로 활용할 수 있다.

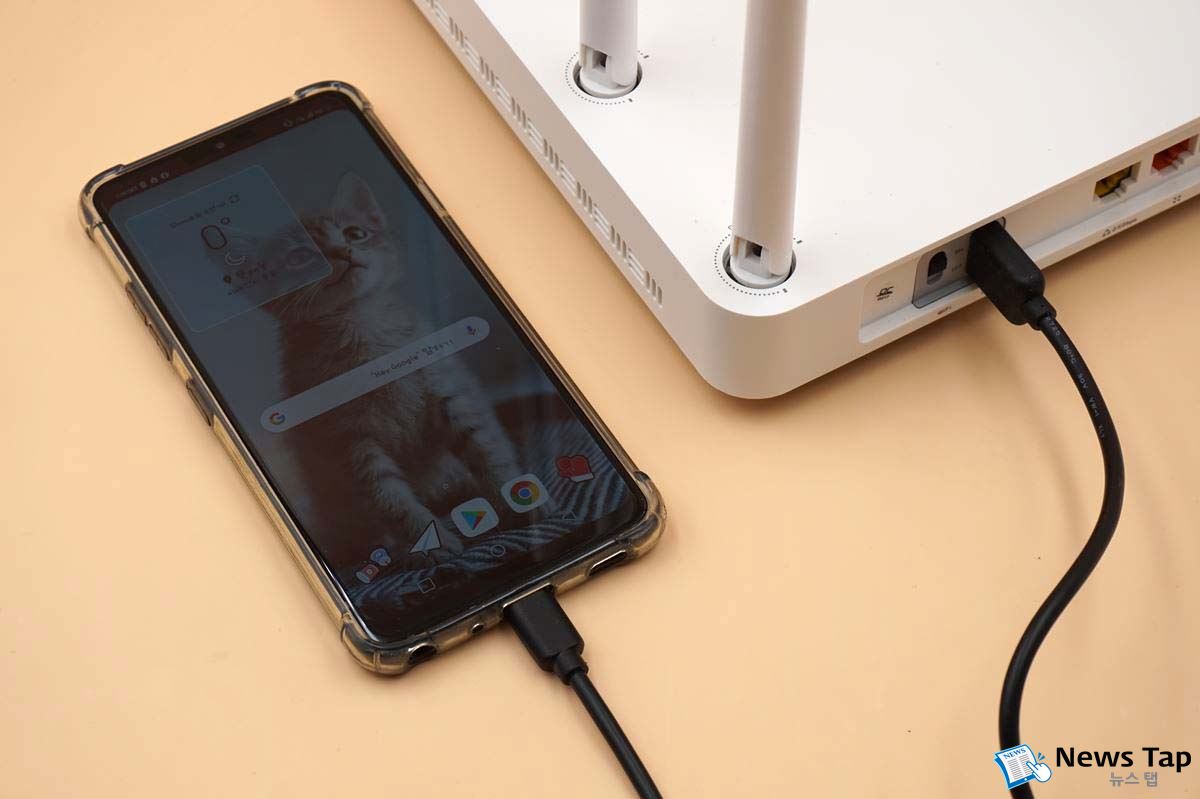

▲ 스마트폰을 연결, LTE 또는 5G 망을 이용해 인터넷을 이용할 수 있다.

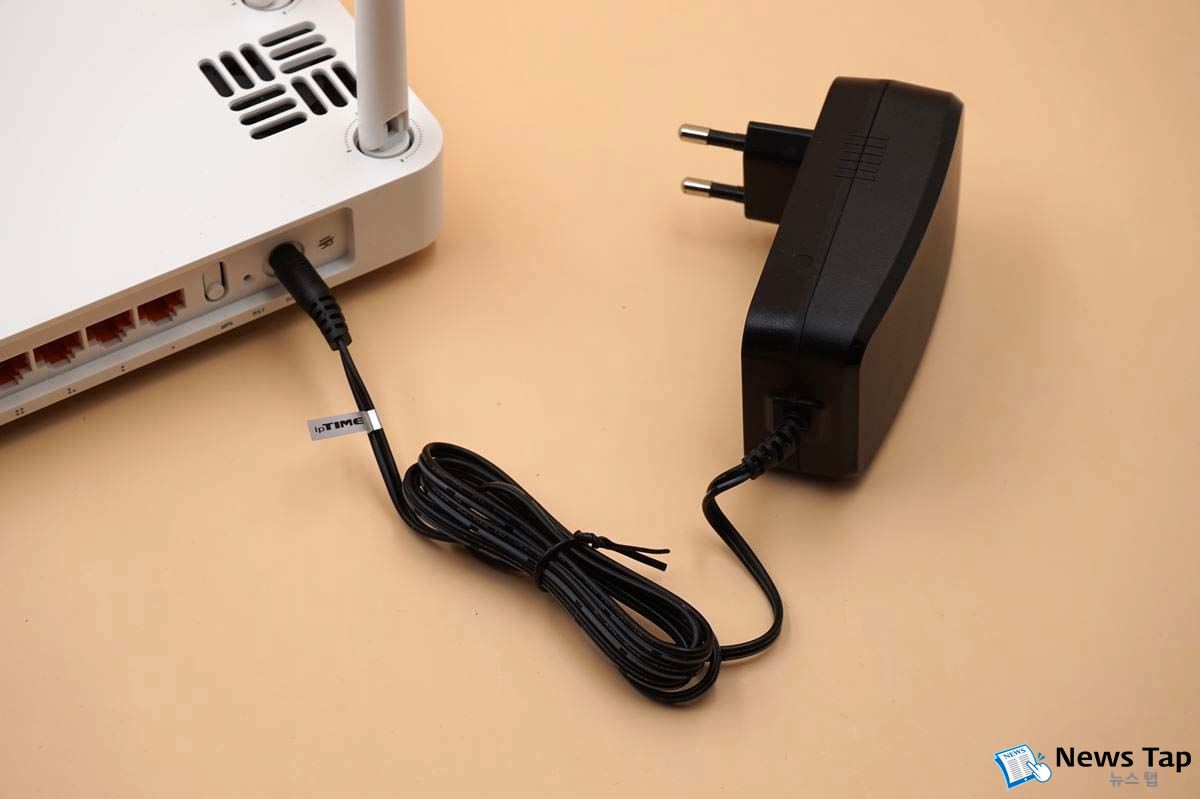

▲ 12V/3.5A 출력을 내는 넉넉한 용량의 전원 어댑터가 제공된다.

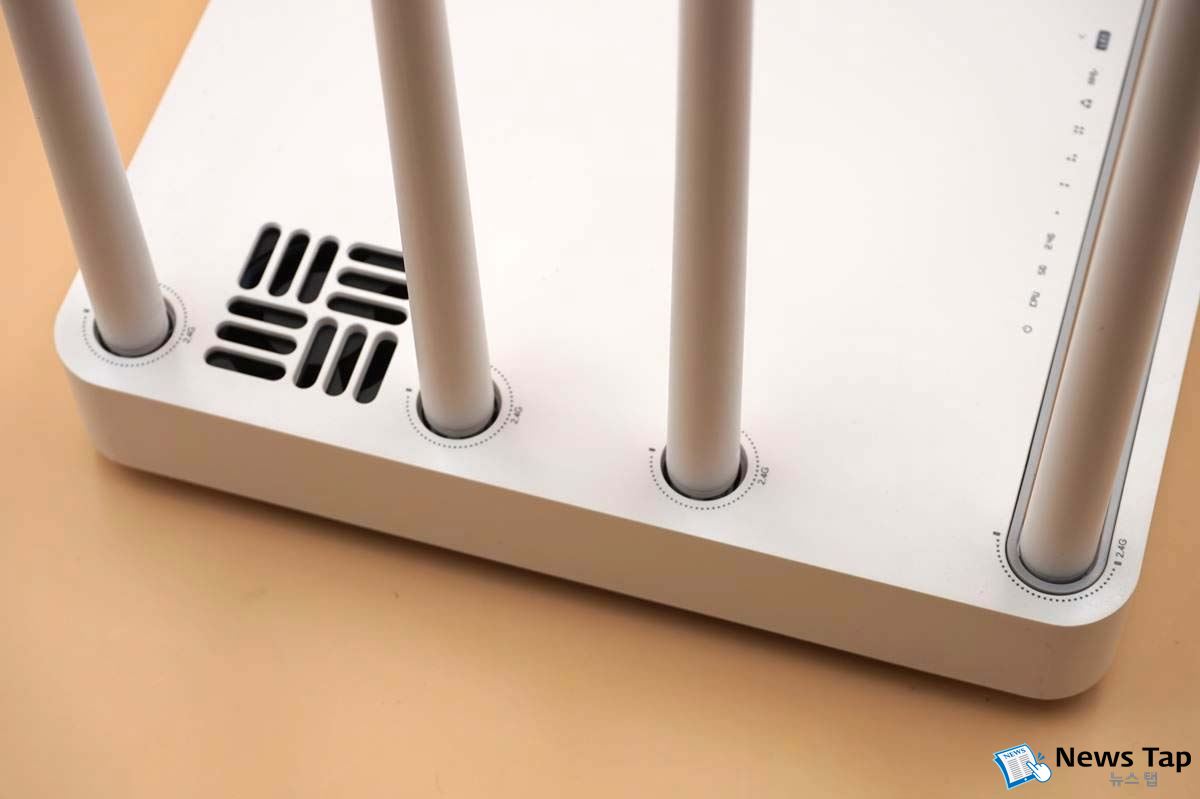

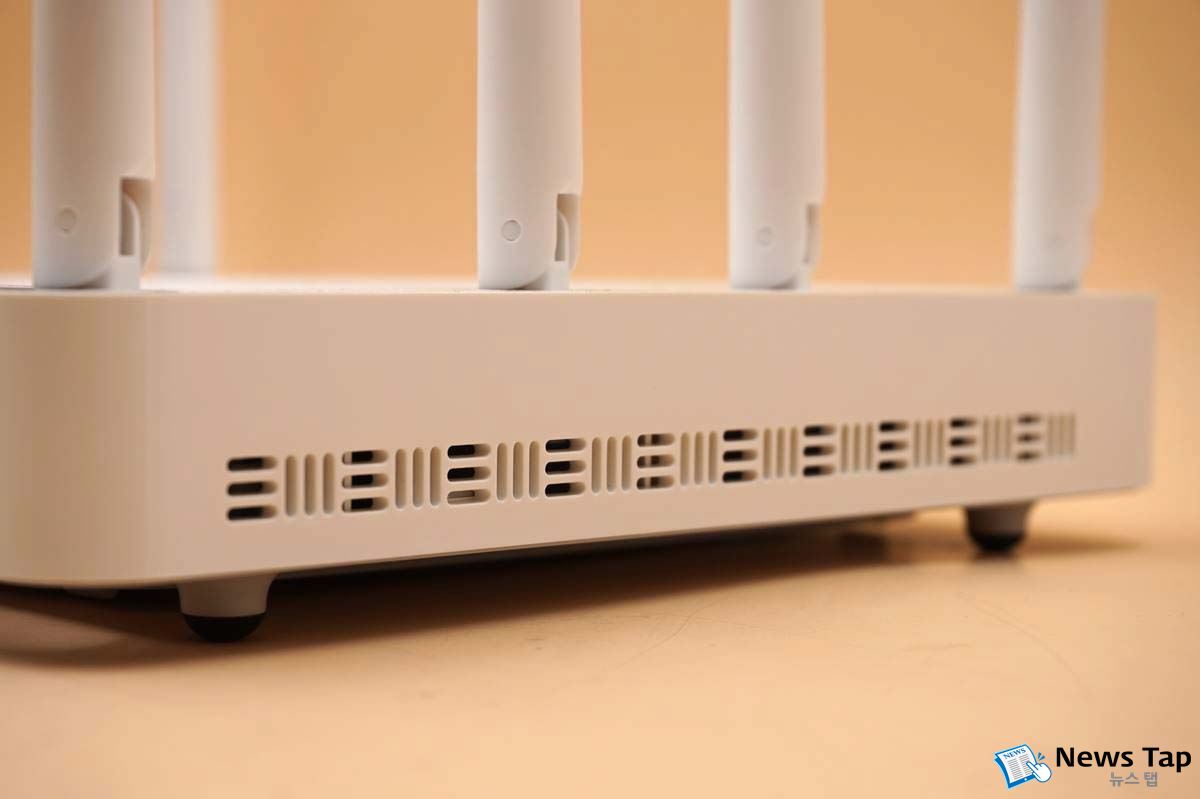

▲ 측면 에어홀

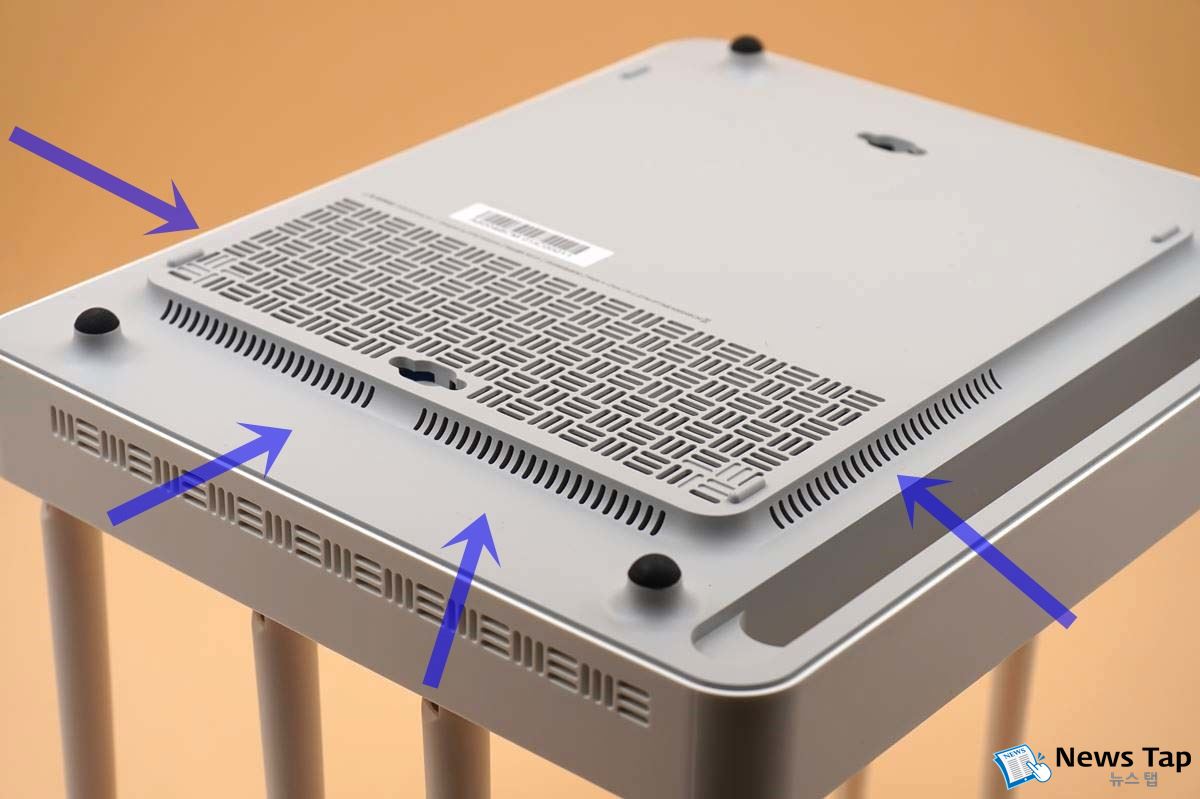

▲ 바닥에도 에어홀이 있다.

특히 하이엔드 성능을 지닌 제품의 특성을 반영하여 40mm 크기의 냉각팬도 추가했다. 상단 한쪽 구석에 냉각팬을 장착했으며, 안쪽에서 발생되는 열을 신속하게 밖으로 배출한다. 냉각팬에 의한 소음은 거의 없으며, 내부 온도에 따라 rpm이 자동적으로 조절된다. 냉각팬 동작은 공유기 설정 메뉴에서 사용자가 온도에 따라 제어할 수 있다.

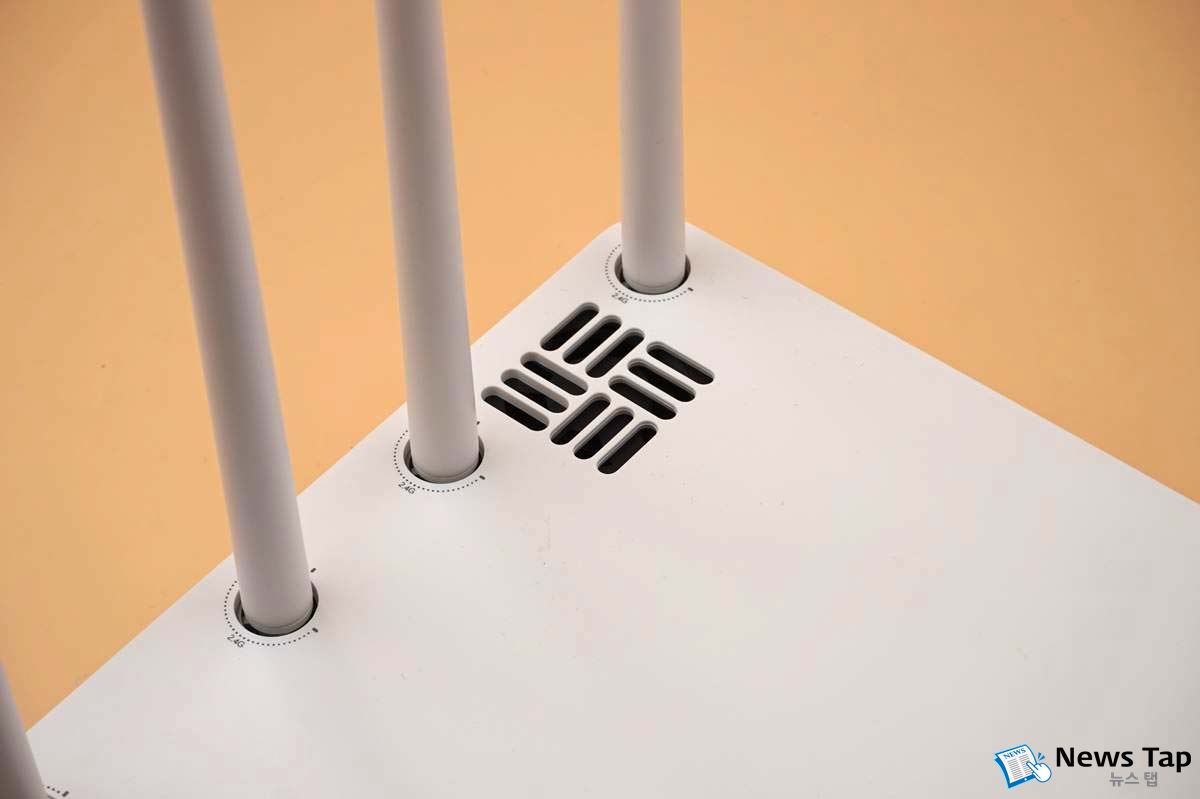

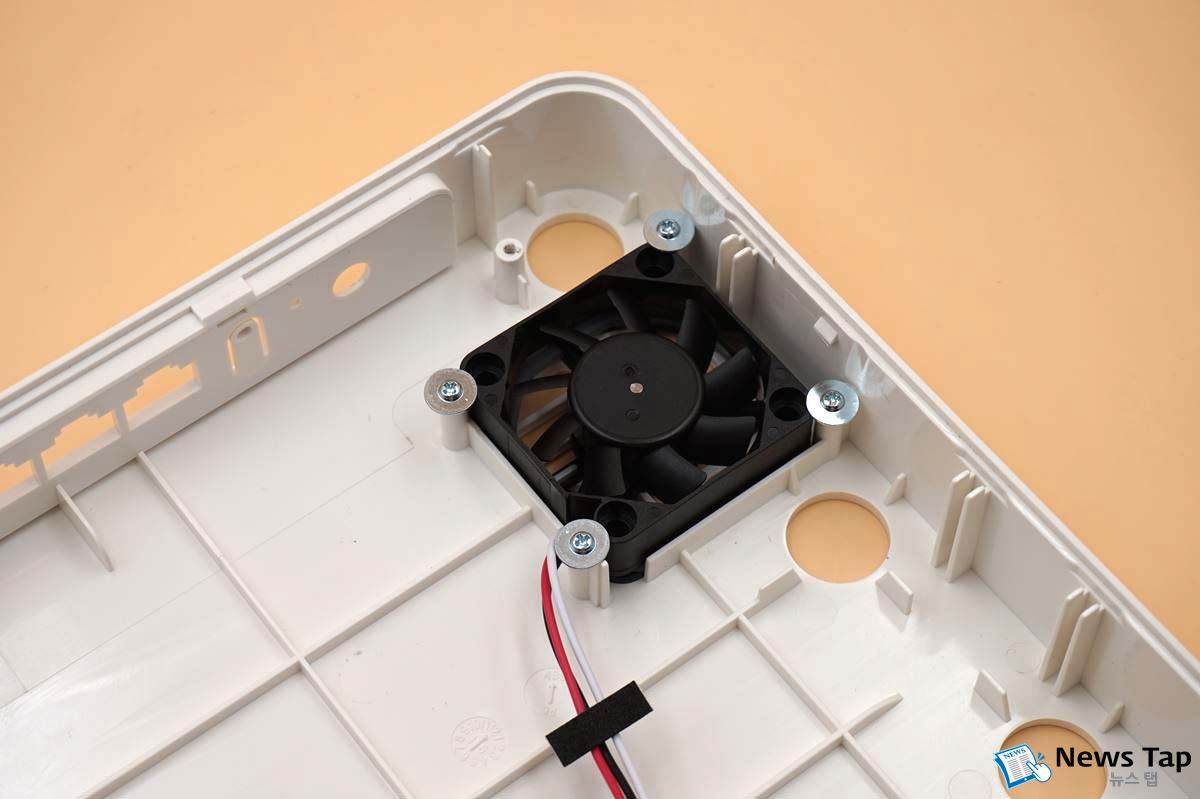

▲ 위쪽에 냉각팬이 있어 빠른 열 배출을 돕는다.

▲ 40mm 냉각팬

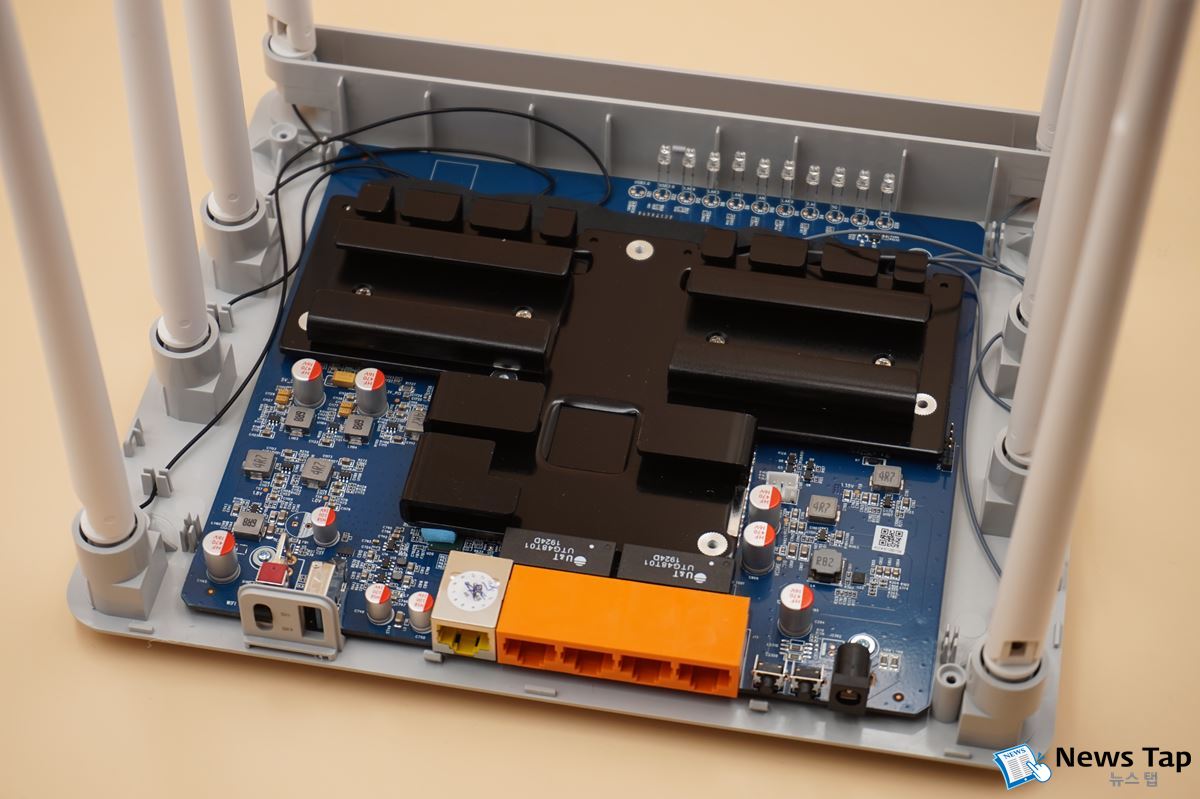

▲ 안쪽에는 히트싱크가 있어 열을 빠르게 식혀준다.

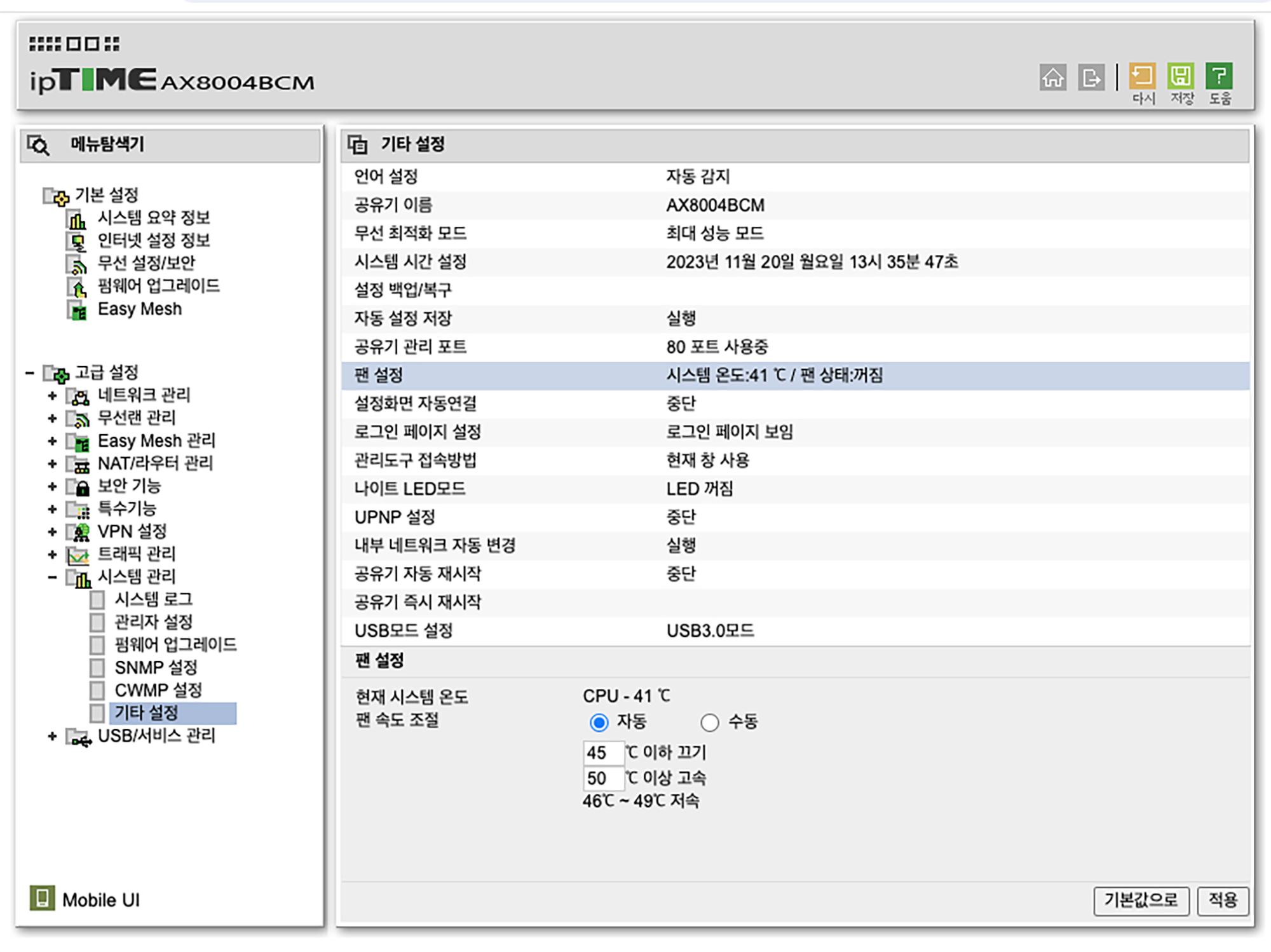

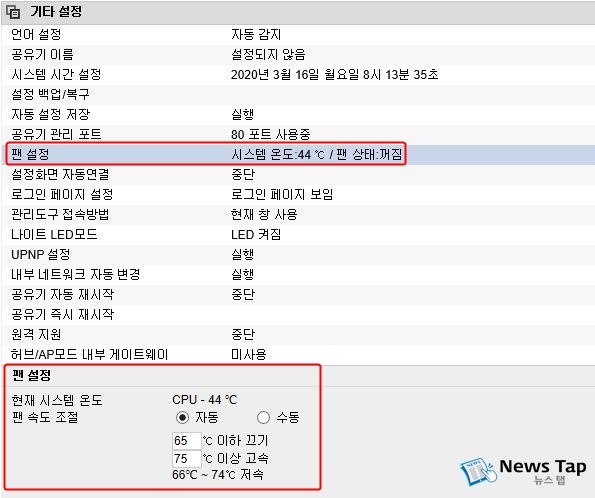

▲ 냉각팬은 온도에 따라 동작하도록 설정할 수 있다.

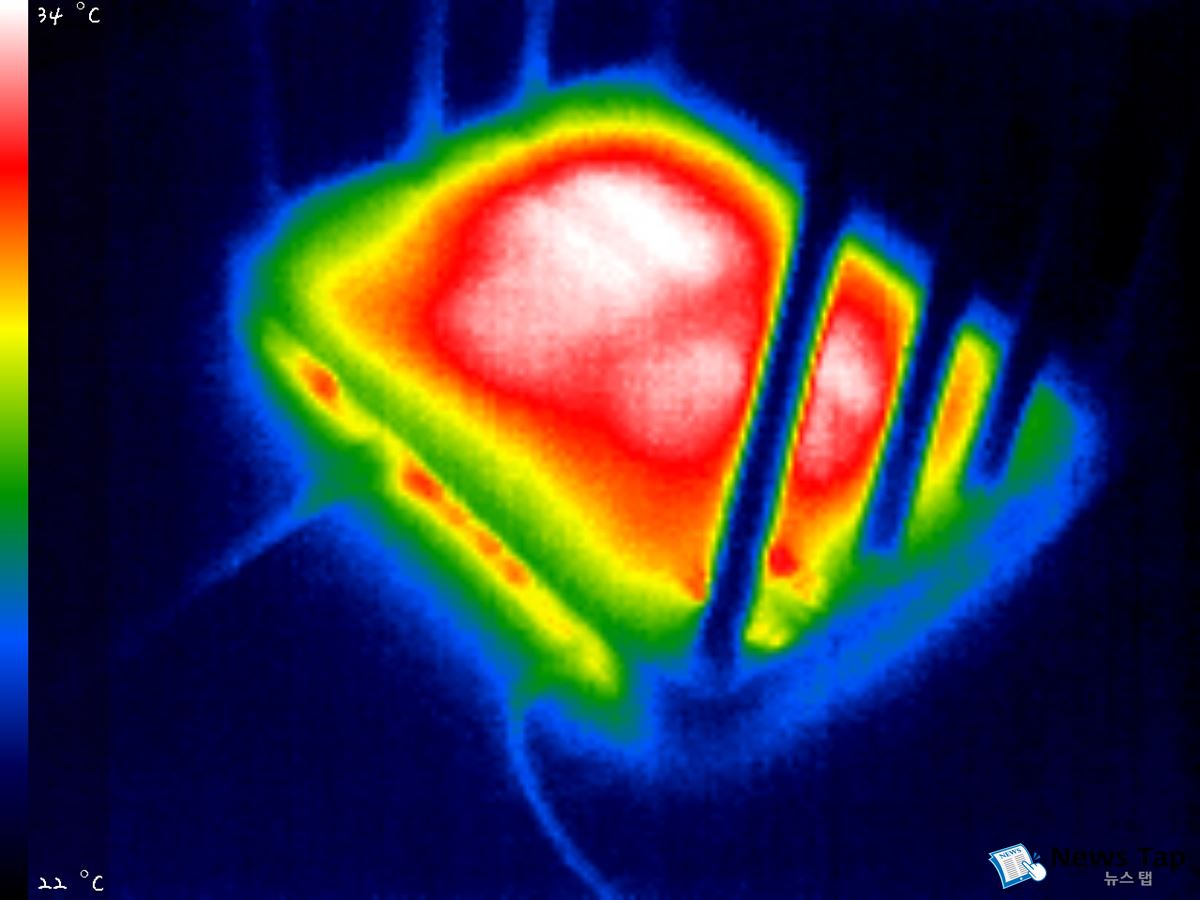

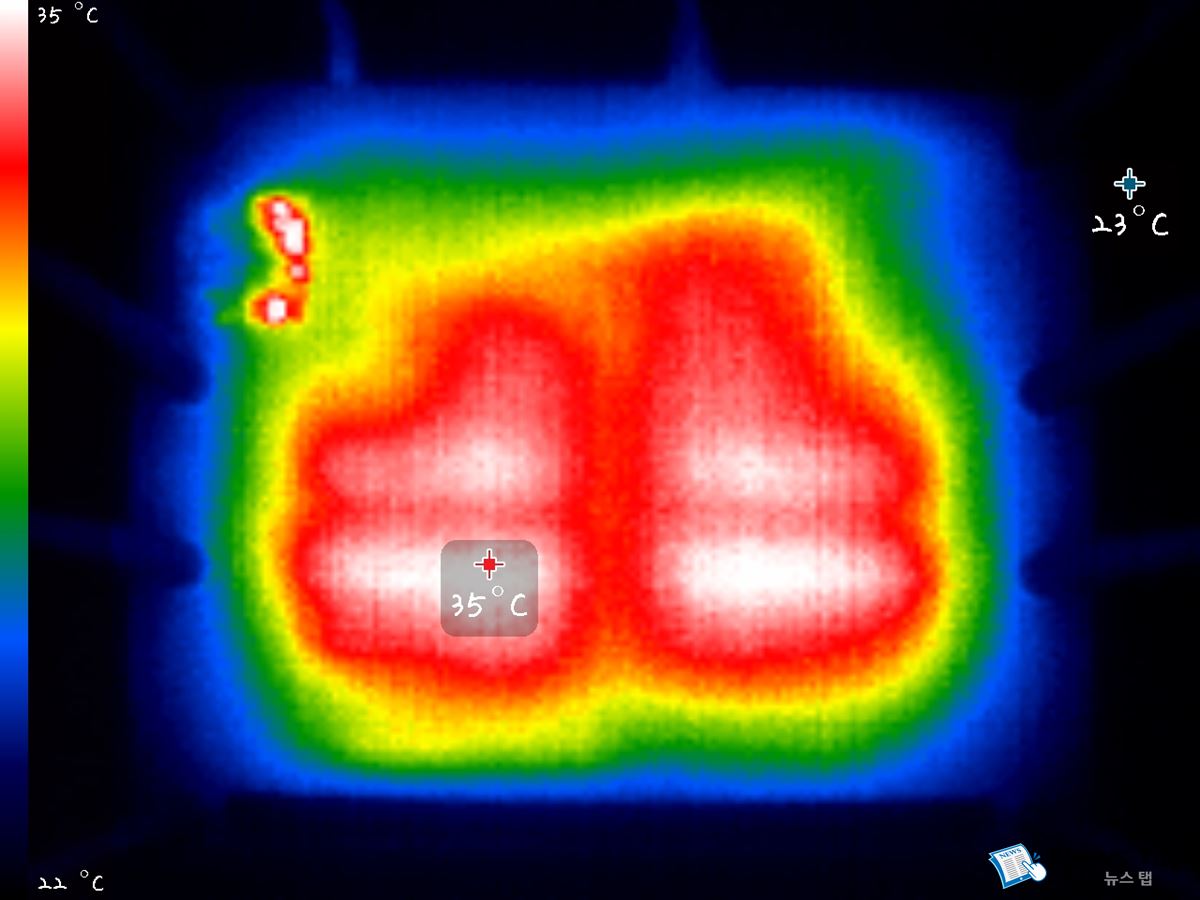

실제 발열량도 높지 않았다. 24도인 실내 공간에서 24시간 구동 후 열화상 카메라로 온도를 측정해봤다. 그 결과 공유기 겉 표면 온도는 35도로 나타났다(실내 온도 24도). 약간 따스함이 느껴질 정도이다. 냉각팬이 계속 열을 배출하기 때문에 24시간 1년 내내 구동하더라도 발열로 걱정할 수준은 아니다.

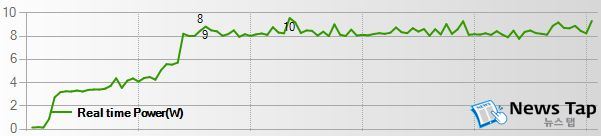

802.11ac의 최고 성능을 내는 하이엔드급 인터넷 공유기이지만 저전력으로 설계해 실제 소비전력은 낮은 편이다. 전력측정장치를 이용, 공유기 전원을 켠 후부터 소모되는 전력을 직접 측정해 보니 8~10W 범위 내에서 안정적으로 유지되는 것을 확인할 수 있었다. USB포트에는 아무런 장치를 연결하지 않았으며, 유선 및 여러 대의 무선 디바이스가 와이파이로 통신하는 상태에서 측정했다. 물론 소비전력은 연결된 USB디바이스 여부 등 사용 환경에 따라 차이가 나타날 수 있다.

대량의 데이터를 끊임없이 처리하기 위해 가장 중요한 것은 CPU 성능이다. 802.11ac의 최고 성능을 구현하기 위해 브로드컴의 최신 SoC인 BCM4908을 썼다. 64비트 쿼드코어로 구성되어 있으며,

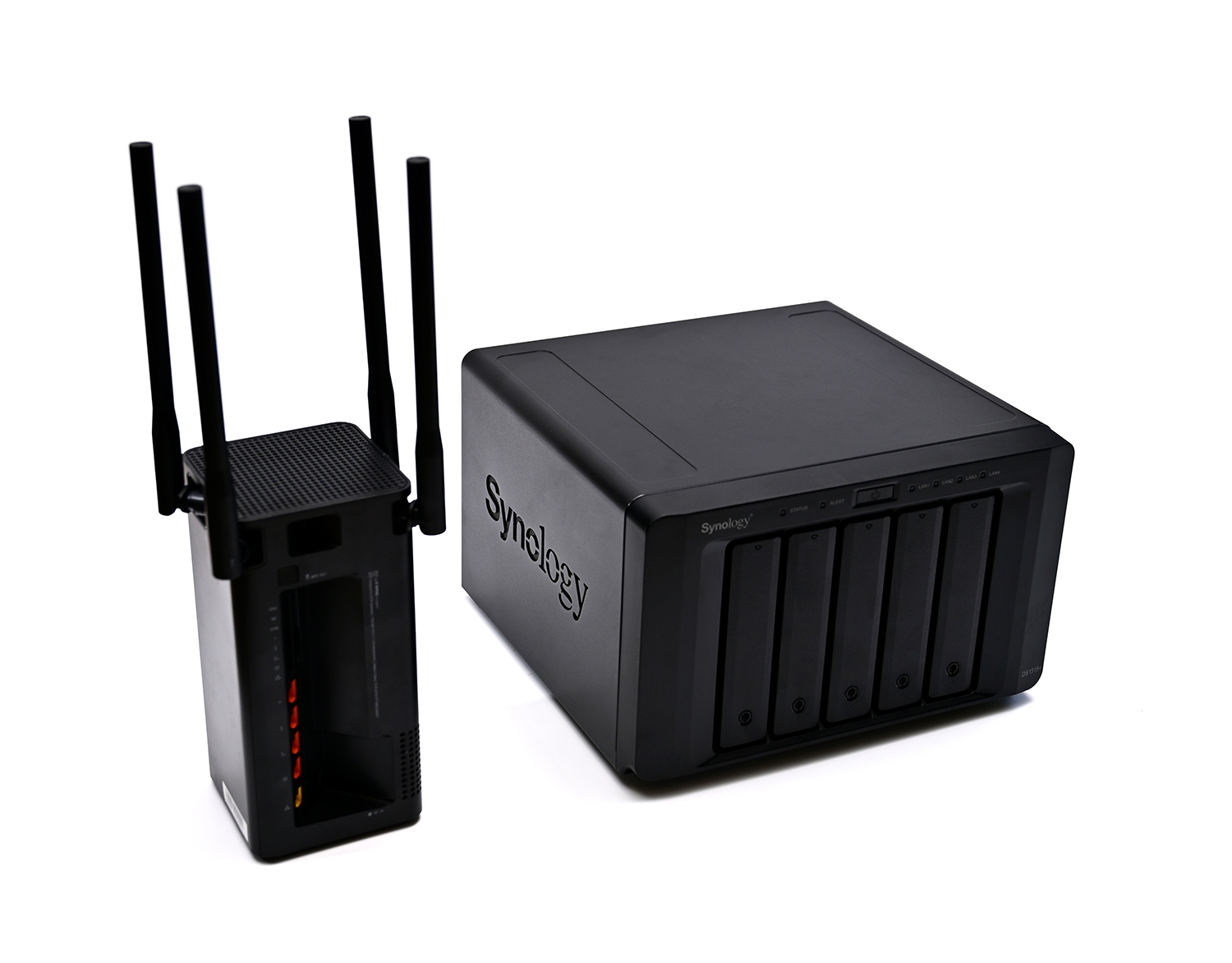

점검결과 전원부분과 몇가지(?) 문제점들이 발견되어 부품을 교체후 가혹(?)테스트를 3일에 걸쳐 진행해본바 사용상 큰문제가 없을걸로 판단되어 요청하신 회사에 연락드려 백업서버용 으로 사용하도록 권해 드리고 설치/세팅 일정을 잡기로 하였습니다. 8년된 모델이긴 하지만 아직 까지는 현장업무에 사용해도 될만큼 성능/기능(DSM 7.1 까지만 지원)은 훌륭한 제품 이라 판단이 됩니다.

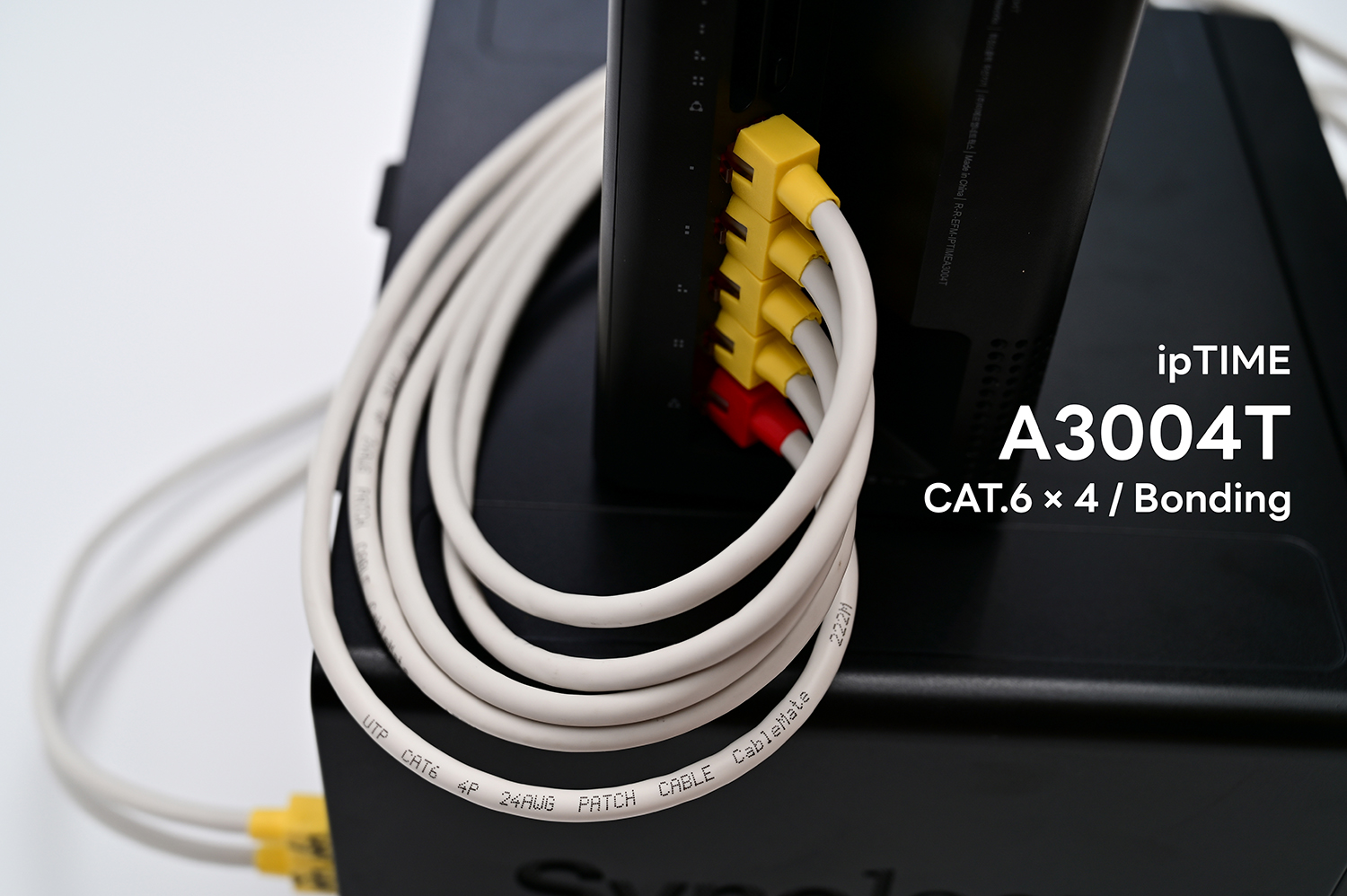

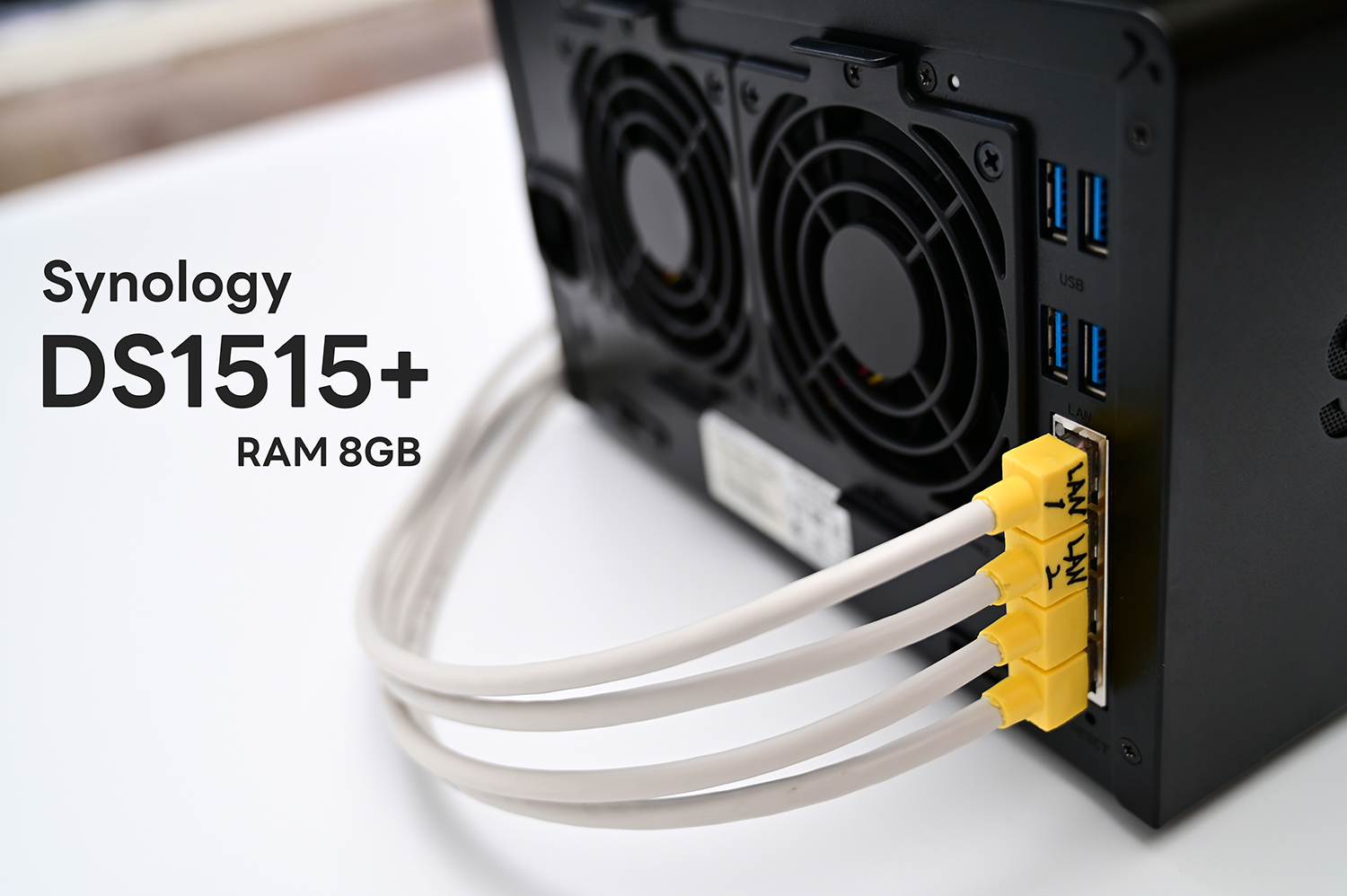

저희 디온(THEON)도 디자인 파트가 별도로 있어서 디자인회사의 업무적 특징을 너무나 잘 알고 있기에  업무내용, 사용자 등 을 감안하여 4개의 랜(LAN) 하나로 묶는 본딩(Bonding) 구성을 사전에 미리 해놨습니다.  백업용이긴 하지만 경우에 따라 바로 사용이 가능해야 하기 때문입니다.   참고로 가끔 오해를 하시는 분들이 계신데,  본딩(Bonding) 이나 링크 어그리게이션(Aggregation)을 하게되면 속도가 빨라진다 생각들을 하시는데, 속도 향상은 없다 보시면 되고 다만 대역폭을 확장해 안정적인 속도를 유지하기 위한 목적 으로 사용하게 됩니다.   만약 속도 향상의 목적이라면 삼바(SMB)멀티채널 이나 10G지원하는 나스 모델/네트워크카드 를 사용하셔야 합니다.

# 삼바(SMB) 멀티채널 설정 방법

멀티채널 구성 방법 문의가 있어 설정순서 올려 드립니다. (텍스트 로만 올려 드립니다.)

① PC 설정

Windows PowerShell(x86)  관리자 권한으로 실행

" Set-SmbClientConfiguration -EnableMultiChannel $true "  입력( 주의 !!대소문자 구분 )

" 이작업을 수행하시겠습니까? "  가 나오면  "y" 를 입력하고 엔터 / 종료

② DSM 나스에서 설정

제어판 > 파일 서비스 > SMB " 체크 "  / 고급설정 에서  " SMB3 다중 채널 활성화 " 체크  팝업창 뜨면(비동기 읽기 활성화 관련...)  "예"  저장 / 적용 / 끝.



연세대학교 한국어학당과 나스활용 및 설치에 관해 오랫동안 의견을 주고 받은 후 시뮬레이션(imulation)을 거친 후 진행하게 되었습니다.  연세대학교 설치는 공대, 의대(마구리) 등... 다섯번째 SK 네트워크 서비스 / 시놀로지(Synology) 나스(NAS)서버를 설치/교육 진행하는 상황입니다.

이른 아침 직원 한명과 함께 학교에 도착해 설치장소 환경과 네트워크 상태를 재차 확인/점검 후 서버 레일을 설치하고 기존에 가지고 계신 UPS 위치 선정 및 백업장치 설치 위치 등 을 모두 마친 후 RS2421+ 를 개봉하여 미리 설치된 레일키트(RKS-02)에 체결 후 하드 디스크를 장착후 DSM 세팅 및 관련 프로그램 등 설치를 마치고 담당자와 미팅 시간을 갖었습니다.  디온(THEON)의 출장/설치 상품에는 네트워크 운영 및 보안교육이 포함되어 있어 관련한 미팅이 1시간 20여분간 이뤄졌으며 총 4시간의 걸쳐 설치 및 교육을 마무리 하였습니다.  (보안 관계로 사진은 두장만 올립니다.)
